5V继电器模块接Arduino远程控制220V家电：接线、代码与安全注意（入门）

做智能家居，很多时候单片机要控制的不是小 LED，而是家里的灯、排插、水泵这类 220V 市电设备。用 5V 继电器模块把控制端和强电端隔离开，是既简单又安全的做法。这篇按实操顺序，讲清楚继电器原理、接线、代码以及该有的安全注意。

先搞懂继电器为什么能把强弱电隔开

继电器的核心是电磁铁。小电流给线圈通电，电磁铁吸合，带动一组机械触电开关去通断大电流的回路，这就是「以小控大」。关键是 Arduino 那一路只有 5V 直流、电流很小，和 220V 交流回路之间没有物理导电连接，辐射和回灌都能被隔开，安全上是可靠的。常见的 5V 继电器模块上你会看到三路控制口 VCC/GND/IN，以及接负载的 COM(公共端)、NO(常开)、NC(常闭)。

Arduino + 继电器模块接线

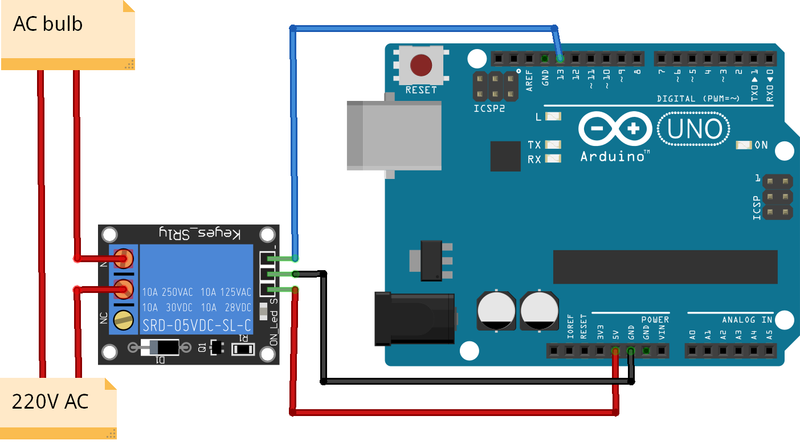

控制端接线：模块的 VCC 接 Arduino 5V，GND 接 GND，IN(控制脚)接数字引脚，比如 7。具体 VCC/GND/IN 的位置不同厂家的板子可能略有差异，接之前一定翻一下你自己模块的手册。负载端：把市电火线(L)接到继电器的 COM 公共端，再从 NO(常开)端引出去接灯泡的一端，灯泡另一端接零线(N)。这样继电器一吸合，灯泡就给火线通电点亮。

控制代码：低电平导通还是高电平导通要看清

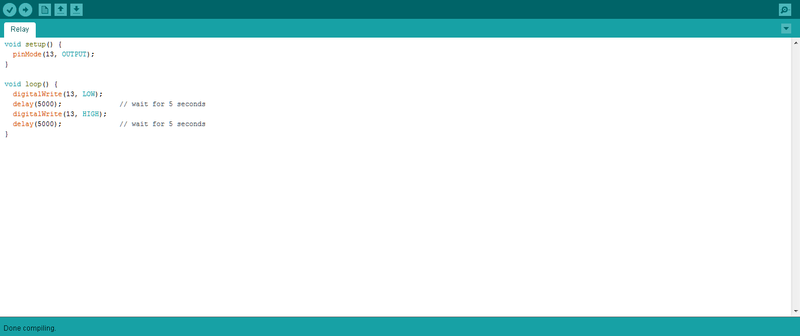

和 LED 不同，很多继电器模块是「输入脚接低电平时导通」，也就是 digitalWrite(13,LOW) 反而让灯泡亮。下面这段代码让灯泡亮 5 秒、灭 5 秒循环，方便你先验证接线。如果你发现反了，多半是把 NO 用成 NC，或者模块是低电平触发，调一下逻辑方向即可。

void setup(){ pinMode(13,OUTPUT);}
void loop(){
 digitalWrite(13,LOW);  // 低电平导通，灯亮
 delay(5000);
 digitalWrite(13,HIGH); // 高电平断开，灯灭
 delay(5000);
}

关于 220V 接线的安全红线

强烈提醒：接市电电缆前先断电，务必使用符合规格的三芯电缆和接地，最好放在正规接线盒里；所有接线牢固并做好绝缘，绝对不能裸露带电导线。国情不同电压不同，220V 操作请务必有电工基础或现场指导。给 Arduino 供电别指望继电器供电一起共用而拉低电压，用独立电源或足量供电更稳。

再进一步：把继电器和手机/传感器连起来

把开关逻辑从固定延时改成串口或蓝牙接收指令，就能用手机远程开关；接上人体感应或光敏传感器，就能做成自动感应照明。继电器是智能家居控制落地的常规积木，理念理解了，后面接哪种触发源都顺手。

本篇为实操改写整理，涉及市电操作请务必注意安全，以实际设备手册为准。
