5V继电器模块Arduino怎么接？单片机控制大功率电器的安全避坑

让Arduino控制一个灯、一个水泵、一扇电机的开关，靠的就是继电器。它相当于一个电磁控制的“开关”，小电流去控制大电流回路，把控制端和被控端隔离。很多人第一次试着让单片机点亮一个220V的台灯，用的就是它。但高压接线安全第一，这篇把接法和避坑讲透。

低电平触发还是高电平触发？先搞清

市面上常见的1路5V继电器模块上面一般有：VCC、GND、IN三个控制脚，加上被控侧的COM、NO、NC三个接线端子。最让人迷惑的就是触发方式：很多蓝色模块默认是低电平触发，也就是IN给低电平才吸合、给高电平反而断开。如果你按“高电平让它开”去写，结果会完全反过来。

判断方法很简单：模块上一般有跳线或丝印标注，或者看指示灯——IN接低时指示灯亮了就是低电平触发。控好IN这一个脚，接VCC、GND到Arduino，就能让单片机操控一路大功率负载。

电源分开，地要共

控制回路和被控回路最好分开供电：继电器VCC、GND走Arduino的5V和地来驱动线圈，被控侧的大功率设备用自己独立的电源回路。两个回路的地要连在一起（共地），信号才有参考，不然触点可能抖。

被控侧接线记住三字诀“COM是公共端”：火线进COM，NO是常开（不吸合时不通），你接COM和NO，吸合时才导通。要一直导通、断开才断开，就接COM和NC常闭。别把交流相序搞反，断火线才是最安全的断法。

安全避坑，这三条别省

第一是高压隔离和电压等级。触发的继电器大多标了AC 250V/10A或DC 30V之类额定值，别超载，尤其别用它去切纯电感性大功率负载，会拉电弧。

第二是续流二极管。继电器线圈是感性元件，断开瞬间会产生反向电压尖峰，可能把单片机引脚打坏。正规模块板载了续流二极管，裸继电器务必自己加一个1N4007反向并联在线圈两端。

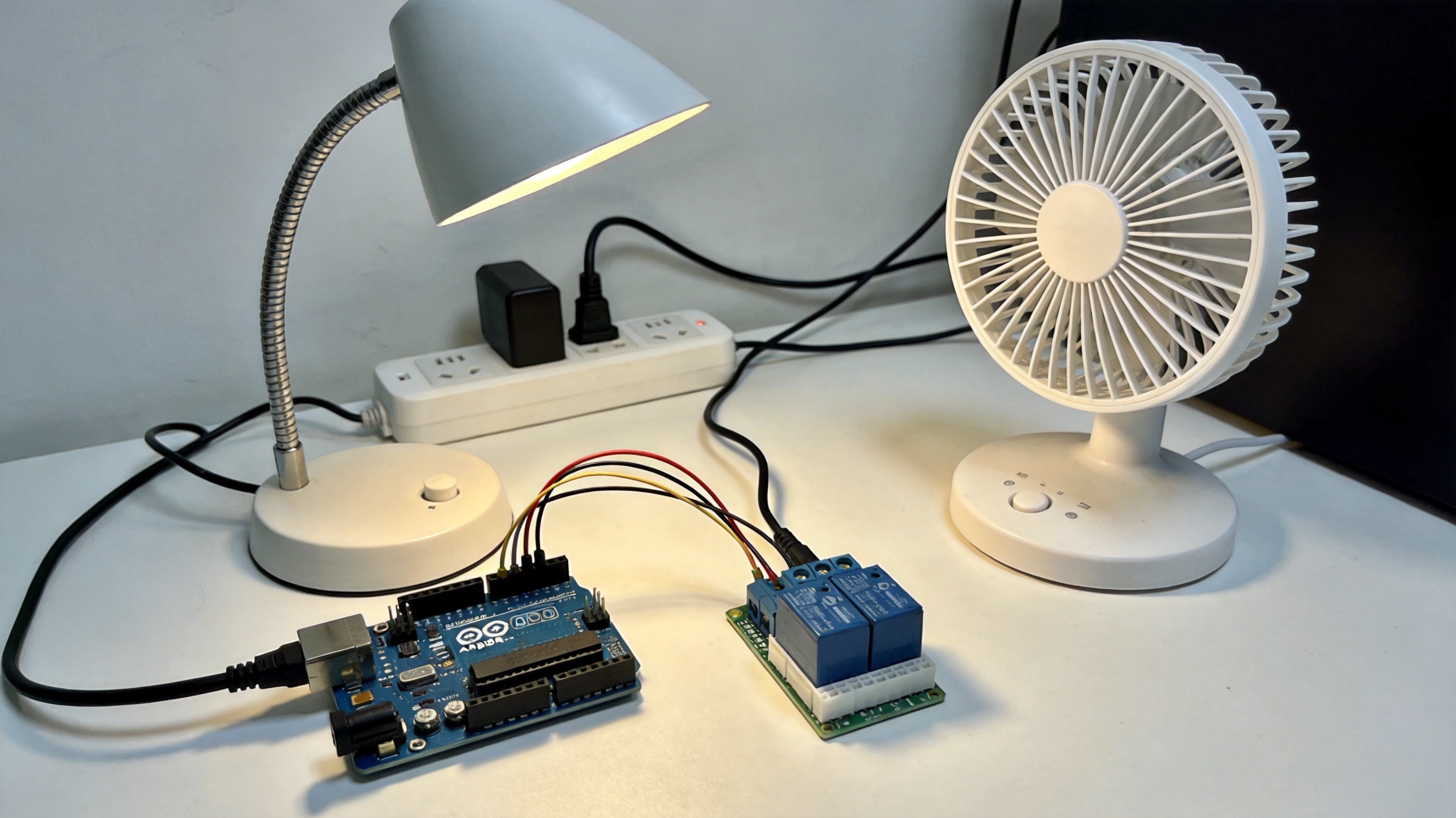

第三是实验安全。接220V这类市电时，务必断电接线、线头做好绝缘、套热缩管，别让裸露金属碰到金属台面。初学阶段建议先用低压直流（比如LED灯带、12V风扇）验证逻辑，确认无误再碰市电。

把触发电平、分电源共地、安全隔离这三件事理顺，继电器就是你把“单片机只做控制的”这个边界拿捏好的关键元件，智能开关、自动浇花、远程断电都能做。
