MAX7219点阵屏怎么接线？Arduino 8x8级联显示和亮度控制详解

想做个滚动文字、显示点阵表情、或者给小车加个LED屏，MAX7219驱动的8x8点阵模块是常见选择。它把64个LED的扫描和驱动全包了，主控只要用几乎没有上拉电阻的SPI三根线就能控制一整排点阵，还能级联成更大的显示矩阵。这篇把接线和显示控制讲清楚。

三根数据线，一片管64个灯

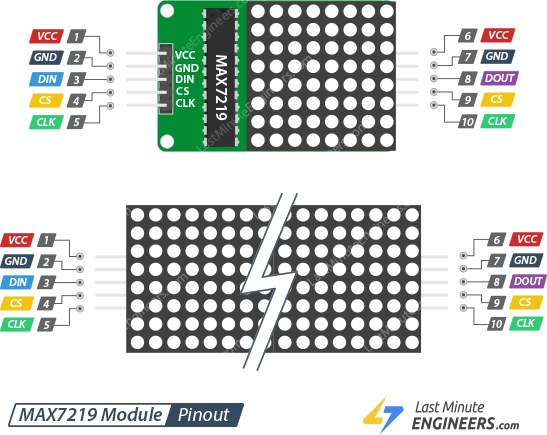

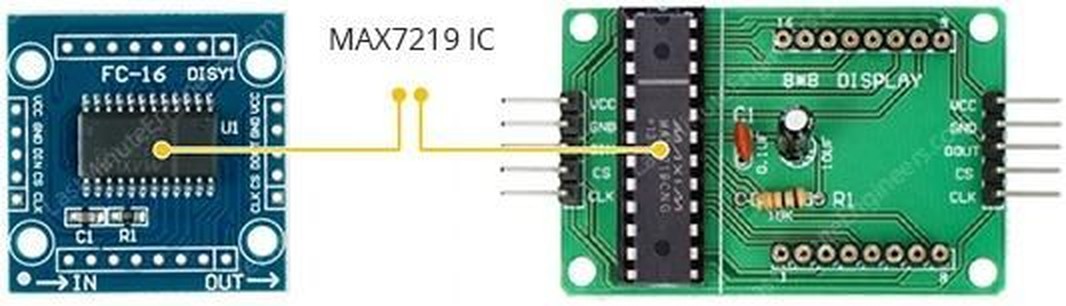

MAX7219模块常见五脚或四脚：VCC、GND、DIN（数据输入）、CS（片选/负载）、CLK（时钟）。它是SPI接口，但和普通SPI有点区别，需要按它的时序手动拉CS。把DIN接主控D11、CLK接D13、CS接D10（Uno），就能给一块8x8点阵喂数据。部分模块把CS标成LOAD，含义一样。

级联：一块接一块地串起来

多块点阵左拼右排成大屏时，用级联：第一块的DOUT接第二块的DIN，依次串下去，CS和CLK共享，VCC/GND并联。级联后地址从第0块到第N块，程序里用数组把每块的64位数据分别下发。滚屏字幕、多字显示就是这么拼出来的。

用库省心，但时序别乱

用LedControl或MD_MAX72XX这类库，几行就能把点阵点亮、画字、滚动显示。要注意的是MAX7219有上电扫描测试模式，点亮前先关闭测试模式、设好亮度，不然开机屏幕上会全亮一阵。亮度通过程序控制，别一直开最大档，又刺眼又费电。

几个容易踩的坑

第一，DIN/CLK/CS三根线搞混，屏就乱显示或全不亮，核对丝印。第二，级联时CS要所有板共享、统一拉一个IO口，别一块一个脚。第三，VCC电压要够，多块大屏电流不小，供电不足会花屏。

把三根数据线接对、用对库关闭测试模式调好亮度，MAX7219点阵就能稳定显示。卡壳优先查线序和测试模式，基本就能解决。
