L298N电机驱动板怎么接线？Arduino双电机PWM调速正反转

做小车、做云台，别直接把直流电机接到Arduino引脚上——电机一转就是几百毫安还可能要反转，IO根本带不动，稍不留神还会烧主板。正确的接法是用一块电机驱动板在中间当“功率中继”，L298N就是最常见也最好上手的一款双路H桥驱动板。这篇文章把接线和调速讲透。

原理：靠H桥实现正反转

L298N内部是两路独立的H桥电路，每路桥上有四个开关管，通过组合导通顺序可以让同一个电机两端电压方向翻转，从而轻松实现正转、反转和刹车。Arduino只需要用几个数字引脚给出“方向”和“速度”信号，真正的功率输出由驱动板接外部电源完成。

板上核心引脚分两组：IN1、IN2管电机A的方向，IN3、IN4管电机B的方向；ENA、ENB是使能脚，接PWM就能调速。除了电机接线端子，还有电机电源输入(VM)和执行电源输入(VSS)。

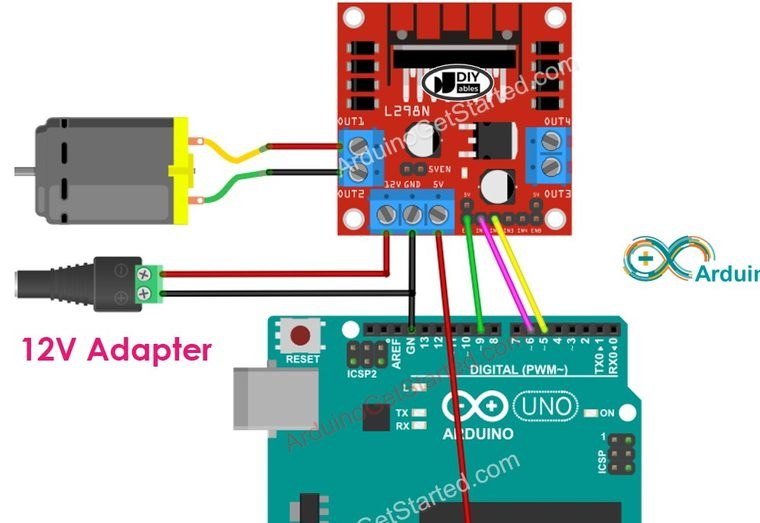

接线：两路电源要分清楚

最关键的接线是两路电源。电机电源(VM)接一组给电机的电池（比如7到12V），这块区直接给电机供电；逻辑电源走板载5V稳压输出（短接帽默认把5V接到逻辑电路），如果电机电压不高、电流不大，可以用这路5V顺便给Arduino供电。

Arduino侧接法：IN1、IN2接两个数字脚控制电机A方向，IN3、IN4控制电机B；ENA、ENB接到支持PWM的数字脚做调速。这里有个隐藏点——板上一侧并排三个短接帽，其中EN两个就是让ENA/ENB常开的，你想用PWM调速，就必须先把对应的短接帽拔掉、再把ENA/ENB接到PWM脚上。不拔帽只给IN信号也能转，但速度快不了。

代码要诀和三个高频坑

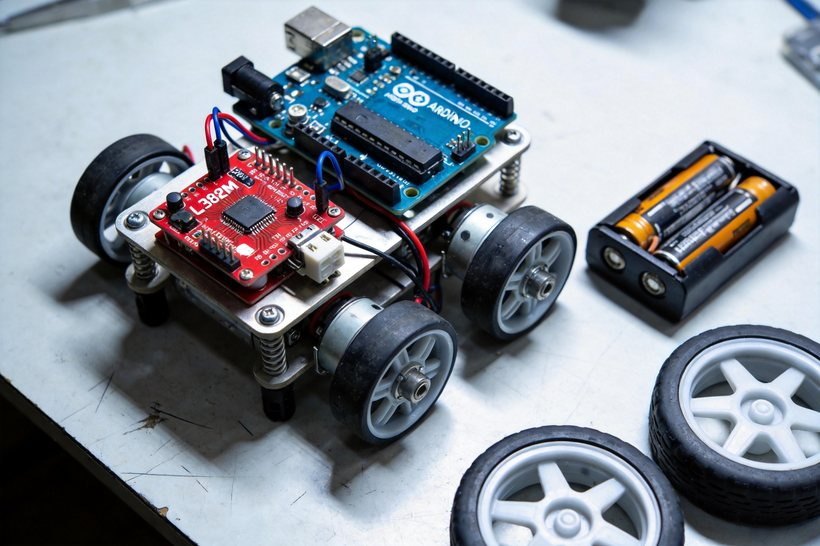

控制逻辑就两句话：用digitalWrite设置IN1/IN2的值决定方向，用analogWrite往ENA写0到255决定速度。比如IN1高、IN2低电机正转，反过来反转，两个都低是停止。两路电机配合就能让小车前进、后退、原地转向。

坑一，不拔使能跳帽PWM速度控制没效果，只能全速或停。坑二，电机供电电压别太高（一般不超过12V），否则板载5V稳压会过热甚至烧坏；如果电机要24V，就别用板上5V给Arduino供电，改外接5V但保证共地。坑三，电机和Arduino之间一定要共地，否则逻辑信号悬空，电机根本不受控。
