MPU6050六轴传感器怎么接线？Arduino陀螺仪加速度计姿态数据读取详解

要给平衡车、云台、自平衡机器人读姿态，MPU6050是绕不开的一颗传感器。它把三轴加速度计和三轴陀螺仪集成在一块小板上，能同时读出加速度和角速度，是六轴惯性测量单元，比单陀螺仪的单轴方案全能不少。这篇把它的接线和读取原理说清楚。

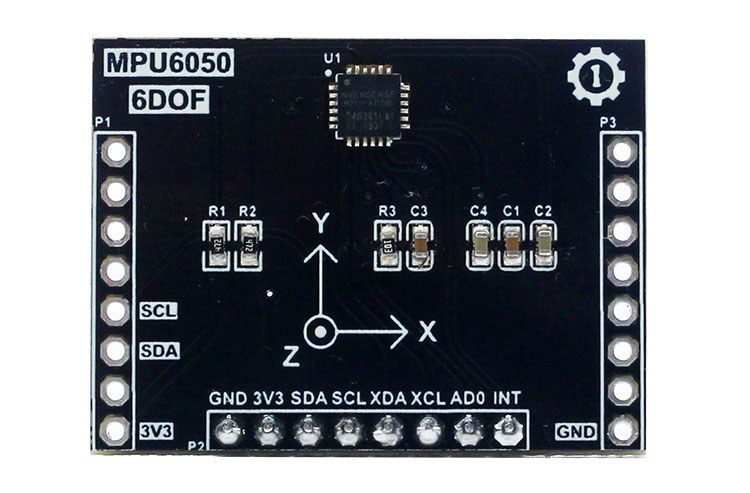

认识MPU6050的引脚

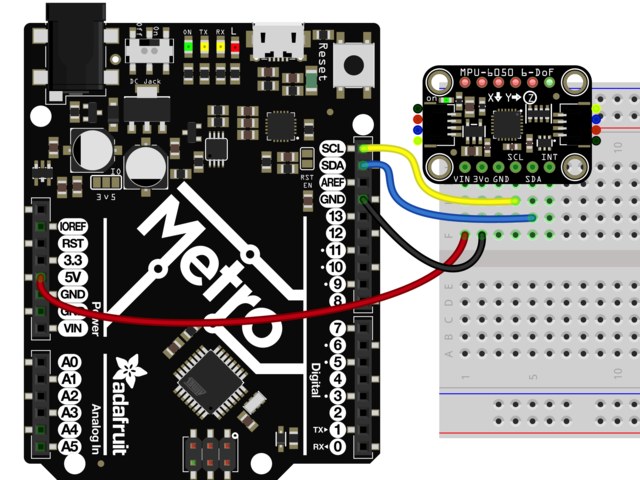

常见的GY-521模块引出8个引脚，核心用I2C通信的是VCC、GND、SCL、SDA四个。其他几个AD0是地址选择、INT是中断输出、XDA和XCL是辅助I2C接口，平时用不到。SCL接主控A5、SDA接A4（Arduino Uno），VCC接3.3V或5V，GND接地，基本就能通信了。

地址：0x68还是0x69

MPU6050默认I2C地址是0x68，由AD0引脚的电平决定。AD0接高电平或接地时的地址不同，多数模块默认AD0引脚悬空或接地，地址为0x68。如果接线发现扫描不到0x68，看看AD0是不是被某种方式拉高了，改文档中的地址就行。库初始化时通常写默认地址，扫到了就能对上。

加速度、角速度都能读，姿态怎么来

读取时传感器会输出三轴加速度(m/s²)和三轴角速度(°/s)。加速度在静止时指向地心，可以反推重力方向和倾斜角；角速度积分能得到角度变化。但单独用陀螺仪积分会随时间漂移，单独用加速度计又对震动敏感，所以工程上常用互补滤波或卡尔曼滤波，把两者融合成稳定的姿态角。

用MPU6050库（比如Jeff Rowberg的MPU6050库）几行就能初始化并拿到原始数据，配姿态解算例程就能输出欧拉角或四元数，做云台稳定和平衡车悬停都很直接。

几个容易踩的坑

第一，上电后要给芯片一点稳定时间再读数，刚上电的数据会跳。第二，供电要稳，噪声会引起读数波动，尤其和电机同电源时。第三，裸芯片和成品模块的引脚排列略有差别，成品GY-521通常已带稳压和上拉，按丝印接线即可。

把四根I2C线接对、对上0x68地址，MPU6050就能稳定吐姿态数据。卡壳多半在地址和滤波这两块，搞清楚物理原理，比背代码更有用。
