MAX6675热电偶测温模块怎么接？K型探头极性接反温度反降的避坑

DS18B20、DHT系列这些温度传感器大多到125度左右就到上限了，测个室温、温室没问题，但你要是想测烙铁头、烤箱、小发动机排气的温度就完全不够。这种情况就得换思路用热电偶。MAX6675就是把K型热电偶的微弱信号放大并转成数字的模块，配上Arduino能读到上千度的高温。这篇讲清楚接线和那个特别容易让人懵的极性坑。

为什么测高温要用热电偶

热敏电阻和数字温度芯片都有测温上限，到不了太高的温度，离被测点太近还容易被烧。热电偶是靠两种不同金属接点温差产生微伏级电压来测温的，本身能承受很高的温度。但问题来了，那点微伏电压太小、又容易被环境噪声淹没，所以需要MAX6675这颗芯片来放大和校正。

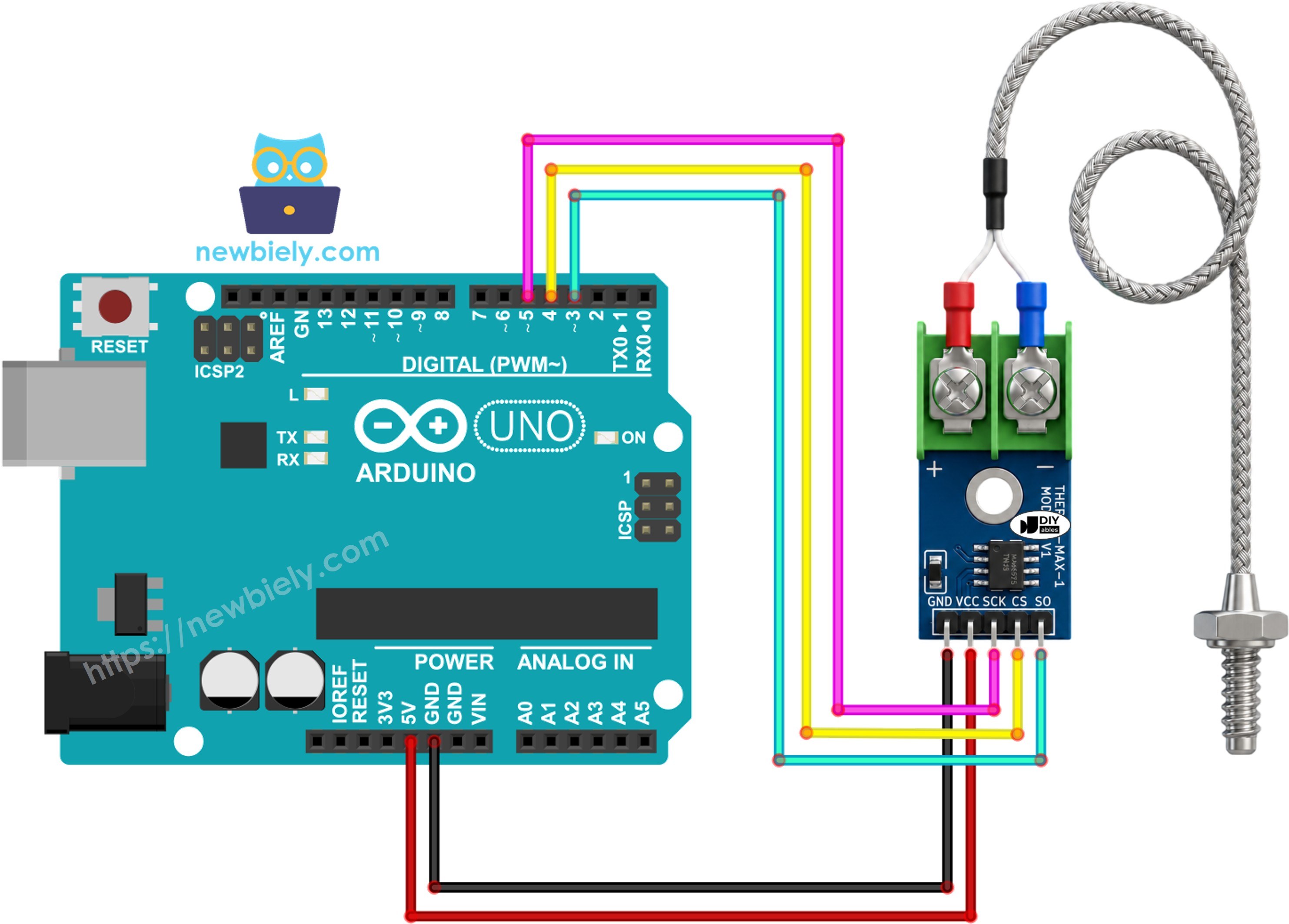

接线就四线，SPI只读

MAX6675模块是只读的SPI设备，几个脚：VCC、GND、SCK（时钟）、CS（片选）、SO（数据输出）。注意它没有MOSI，因为它只往外吐数据不接收。SCK、CS、SO用Arduino任意三个数字口就行，硬件SPI或软件模拟都支持，库都能适配。

最关键的坑：K型探头极性别接反

K型热电偶两根线，正负要分清（标准下黄色是正、红色是负，有的型号相反）。接反的典型现象是：探头明明在加热，温度读数却不升反降，越烫数值越低。遇到这种情况别怀疑硬件坏了，多半就是两根线在螺丝端子上插反了，换过来就好。

读数老出0或NaN，多半是这几处

第一看探头插牢没有、端子有没有拧紧，松了会触发断路异常，读到0或异常值。第二看转换时序，MAX6675每次转换大约要220毫秒，你要是连着猛读会读到旧的或清零的值，记得在两次读取之间留出延时。第三确认CS是真的接了IO口，别让它悬空。

电磁干扰和线材也要上点心

热电偶线是微伏信号，特别怕干扰，尽量别跟电机线、市电并行走线。线拉得长得改用屏蔽型热电偶补偿线，别拿普通铜线延长，那会引入额外的接点电压。测电烙铁这种有大电流电磁环境的情况尤其要注意。

配上Adafruit的MAX6675库，读Celsius一串数就成了。范围0到1024度、分辨率约0.25度，做高温监控够用。卡住先检查极性，再看有没有拧紧、读得急不急，基本能定位。
