RC522射频模块Arduino怎么读卡？RFID接线地址和卡号避坑

想做门禁刷卡、给机器人做个身份识别、给桌面做一张快递卡管理系统，RC522是一颗非常普及的RFID读卡模块。它工作在13.56MHz频段，能读ISO14443A标准的IC卡，也就是最常见的门禁卡和NFC卡。走SPI接口接线，第一次弄容易被那几个引脚名绕晕，这篇把接线和读卡逻辑讲清楚。

八个脚，找对几个关键接线

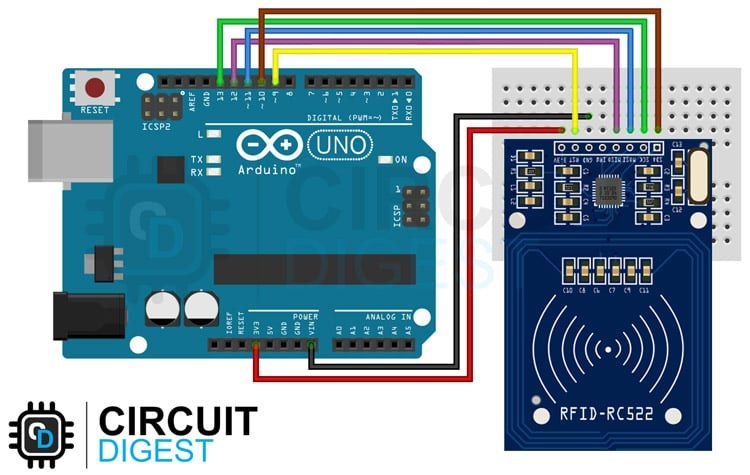

RC522模块常见的接法是走SPI，主要用这几个脚：SDA（片选CS）、SCK（时钟）、MOSI、MISO，再加RST（复位）、IRQ（中断，可空）、VCC和GND。接到Arduino Uno上，一个常见接法是：SDA接数字10、SCK接13、MOSI接11、MISO接12、RST接9、IRQ不接，VCC接3.3V、GND接地。

这里有个必须强调的点：RC522芯片核心是3.3V供电，千万不要接到5V上，很多模块烧掉就是5V怼上去的。接3.3V、共地，其余按SPI脑补脚位对应，就能跑起来。

读卡就两步：选卡、取卡号

Arduino端最省事的是用MFRC522库，装好后上电把卡靠近线圈，程序先PICC_IsNewCardPresent()检测有新卡靠近，再用PICC_ReadCardSerial()把卡的序列号读出来。卡号是以字节数组返回的，比如像 6A 3B CD E2 这样的四到七字节，拿到后转成十六进制打印，就是常说的卡ID。

要判断“是不是这张卡”，就把读到的卡号和一个白名单数组比对。白名单里存几个预先刷过的卡号，判断通过就开锁、白名单外就报警或忽略，这套逻辑做门禁和权限控制都够用。

三个高频坑，提前绕开

第一是3.3V供电和信号电平。模块要3.3V供电，虽然Arduino的数字脚输出5V高电平大多数情况下能正常驱动RC522，但规范上更稳妥是用逻辑电平转换。如果在3.3V供电的MCU上（比如某些ESP32）接，直接天然匹配，反而更省心。

第二是天线线圈不要弯折、不要贴着金属。RC522靠天线线圈感应，线圈被金属板压着或者弯折太大，读卡距离会骤降甚至读不到。把它架空几毫米、远离地线和金属桌面，读卡距离才会好。

第三是卡速问题。“读不到卡”很多时候是程序写完没循环检测或者上电后没有稳定。多刷几次、卡贴近线圈停一秒，基本能稳定读到。真正读不到的排查点：先确认3.3V供电、再确认SPI四根线没接错、然后用例程扫一遍卡号。

把3.3V供电、SPI四根线和白名单比对捋顺，RC522就是一个能读能判的射频读卡器，做门禁、打卡、权限识别都很实用。
