GP2Y1010粉尘传感器怎么接线？Arduino测PM2.5的电阻电容避坑

想自己做个空气质量监测，实时看看房间里PM2.5和烟尘有多少，夏普的GP2Y1010AU0F是个便宜又能打的方案。它用光学反射原理检测空气里的微小颗粒，空气净化器里常能见到它的影子。这篇把它的六根线和采坑点一次说清。

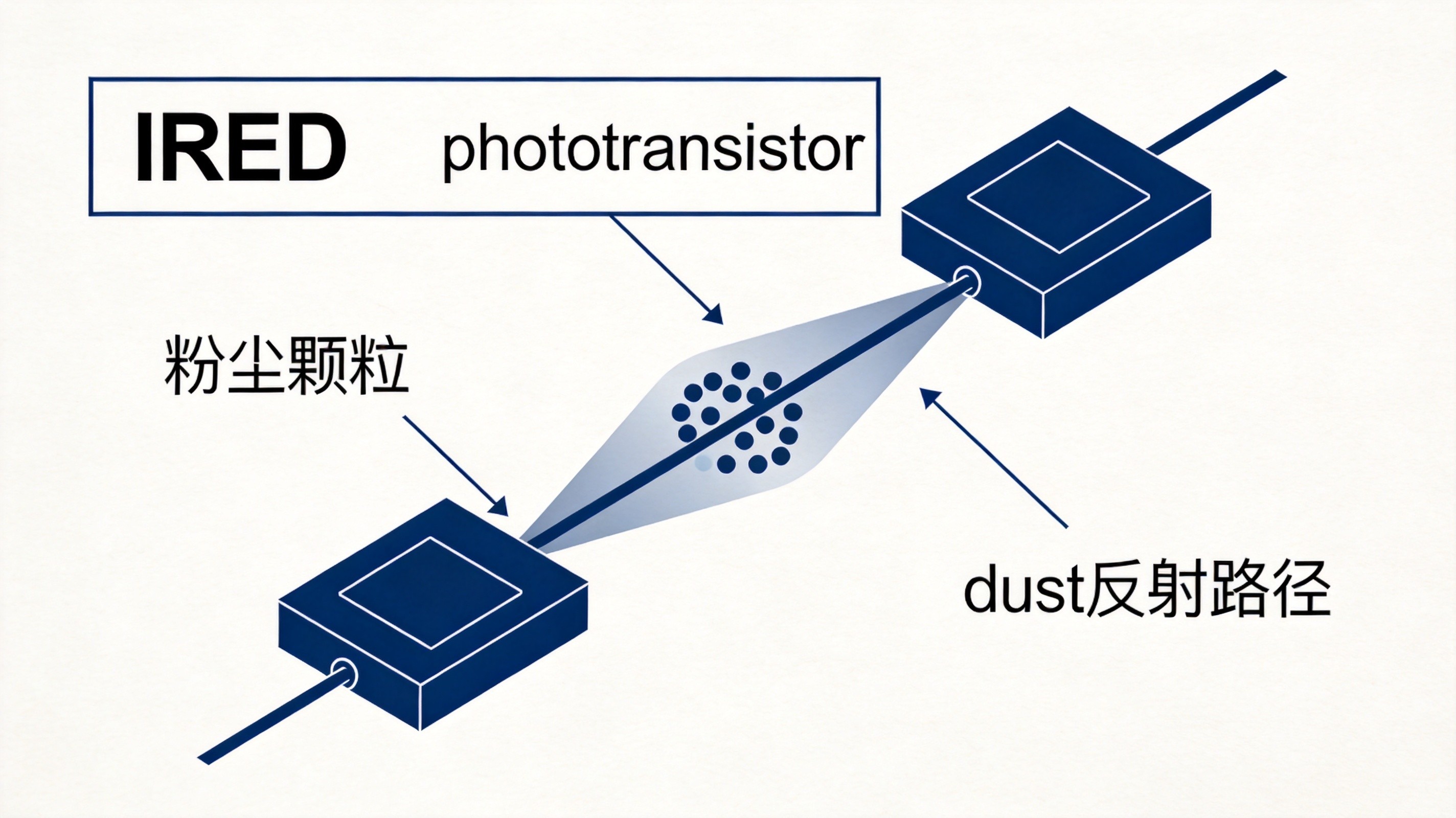

GP2Y1010是怎么测粉尘的

传感器内部对角布置了一个红外发光二极管和一个光电晶体管。通电后让LED发脉冲光，光在空气里被粉尘反射回来，光电管接收到的反射光越强，说明空气中的颗粒越多。模块再把这束光信号转成电压从Vo脚输出，输出电压越高、粉尘浓度越大。

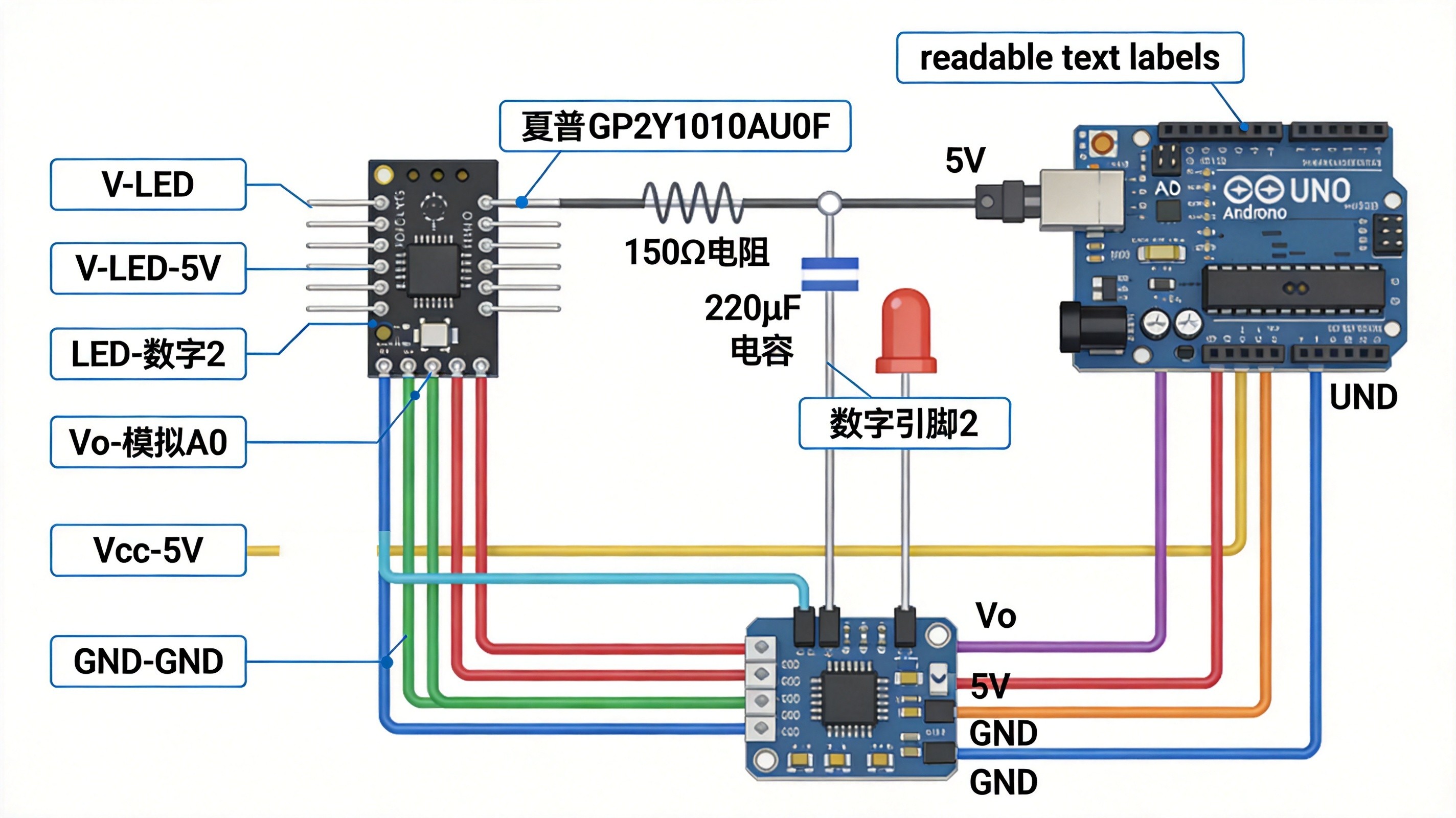

GP2Y1010怎么接线

这颗传感器有6个引脚，连线比普通模块讲究一点：V-LED接5V，但要先串一个150欧电阻再并一个220微法电解电容；LED（第3脚）接数字脚2，用来驱动红外LED发出脉冲；Vo接模拟脚A0读数；S-GND和LED-GND接地；Vcc接5V。150欧电阻和220微法电容是官方推荐的关键外围，省掉读数就乱了。

Arduino采样代码思路

代码的核心是配合LED的脉冲节奏采样：先把LED脚拉低（点亮），等280微秒后读一次Vo电压，再等40微秒把LED拉高关掉，然后让系统睡约9.68毫秒再进下一轮。算出来的电压用官方公式换算一下，就能得到mg/m3级别的粉尘浓度，足够判断空气好坏。

容易踩的两个坑

一是那个220微法电解电容一定要放在V-LED到地的位置、尽量靠近传感器，它是给LED脉冲供能的储能电容，漏装读数会上下乱跳。二是测量要让进风口对着空气流动方向、别被东西堵住，粉尘才能顺利进到感应通道里。接线六根对好、脉冲节奏对上，一个实用的空气质量站就起来了。
