4x4矩阵键盘怎么接线？Arduino矩阵扫描读取16个按键详解

想给机器人加个密码锁、做个计算器或者手动输入参数，4x4矩阵键盘是常见又便宜的方案。它最妙的地方在省引脚：16个按键内部按4行4列接成矩阵，只引出8个引脚，Arduino用8个数字口就能全部读到，比一个个按键去接省下整整8个脚。这篇把它的矩阵原理、接线和扫描方法讲清楚。

为什么会省引脚

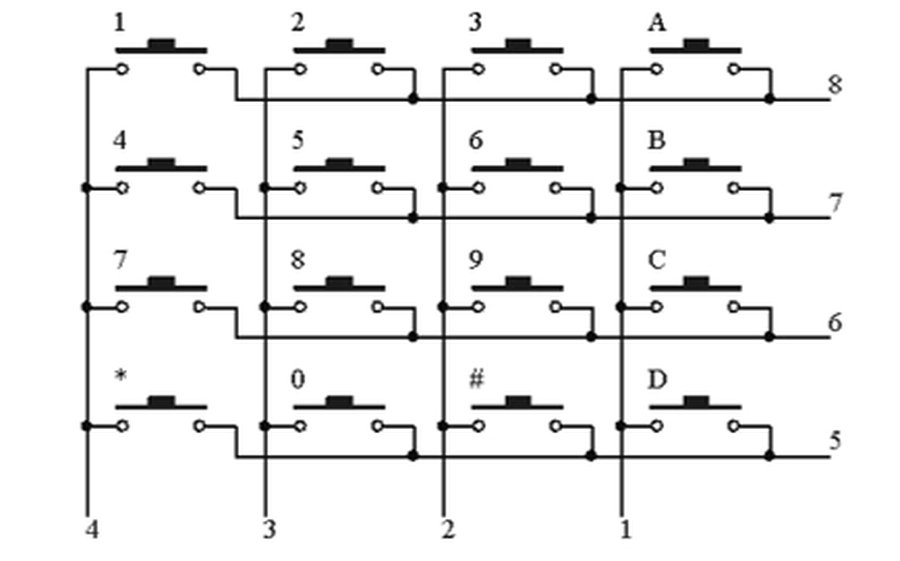

普通独立按键，16个就要16个脚。矩阵键盘把按键内部连成网格：同一行的所有按键连到一根公共线，同一列又连到另一根公共线，这样4行4列只需要4根行线加4根列线，一共8个引脚就覆盖16个按键。按下一个键，就等于把某一行和某一列短路了，主控通过扫描就能定位是哪个。

8个引脚接Arduino数字口

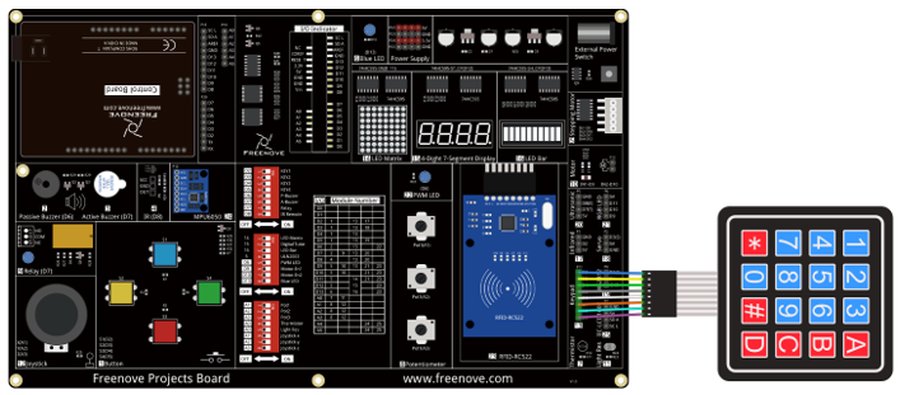

4x4矩阵键盘一般引出一根8pin排线，前面4个对应列（或行）、后面4个对应另一维。常用接法是把这8个脚依次接到Arduino的D9到D2（具体行、列由代码里的rowPins、colPins数组决定，对应上就行）。不用额外接电阻，代码里会用Arduino的内部上拉。接线最大的坑是引脚顺序：如果按键读出来字符全乱，多半是行和列的顺序对不上，改代码里的顺序而不是重新接线更省事。

扫描原理一句话

扫描的思路是：先把所有列设为输出并逐列拉低，同时把行设为输入并读行电平，哪一行被拉低，就知道"当前拉低的这一列"和"被拉低的那一行"交叉处按键被按下。比如先让第1列拉低，读行发现第2行也是低，那就是第1列第2行的键被按了。4行4列轮流做一遍，就能知道所有键的状态。

用Keypad库几行搞定

手写扫描有点繁琐，好在Arduino有现成的Keypad库。用法是：先定义一个4x4字符表keys[4][4]（比如数字1-9、*、0、#和A-D），再定义rowPins和colPins两个数组指明每行每列接的Arduino引脚步，最后用Keypad(makeKeymap(keys), rowPins, colPins, 4, 4)建一个对象，循环里调getKey()就能拿回按下的字符，没按返回空。这样读写简洁，还能自动消抖。

引脚太紧张怎么办

如果Arduino的数字口被传感器占满了，矩阵键盘也可以连同PCF8574这类I2C IO扩展一起用，让扩展芯片去接键盘的8根线，主控走两根SDA/SCL总线就能读键盘，几乎不占GPIO。这样在IO紧缺的板子上也能轻松加键盘输入。

8根线接对、顺序对上、用Keypad库扫描，4x4矩阵键盘就是个又便宜又省脚的输入神器。卡壳大都在引脚顺序和行列表里顺序不一致，顺着代码数组对齐就行。
