DRV8825驱动NEMA17步进电机怎么接线？细分与电流设置避坑

做3D打印或者小型CNC，手里那块A4988总是差点意思：细分只有1/16、电机一高速就软。后来我把驱动换成了DRV8825，同样是便宜大碗的模块，细分能到1/32，还能扛到45V、单相2.5A，驱动NEMA17绰绰有余。这篇文章就把接线到电流设置一次讲透。

DRV8825的引脚和A4988基本兼容，都是上面一排微步细分跳线、下面一排电机相线。不同的是DRV8825把细分档拉到了1/32，MODE引脚有三个，通过跳线组合就能选细分。细分越高，步进越细腻、噪声越小，代价是扭矩下降，所以常用2的幂档位，别一上来就贪1/32。

接线顺序别出错，电源先落地

接线两步走：先接驱动到电机，再接驱动到主控和电源。STEP接主控一个数字脚，DIR接方向脚，接错方向反转就把这两根线对调。VMOT是电机电源，常见12V或者24V，注意在VMOT和GND之间一定要并一个100µF的电解电容，离驱动越近越好，用来吸收电机启停时的尖峰，不加电容很容易在高速或大负载时莫名其妙丢步甚至烧驱动。

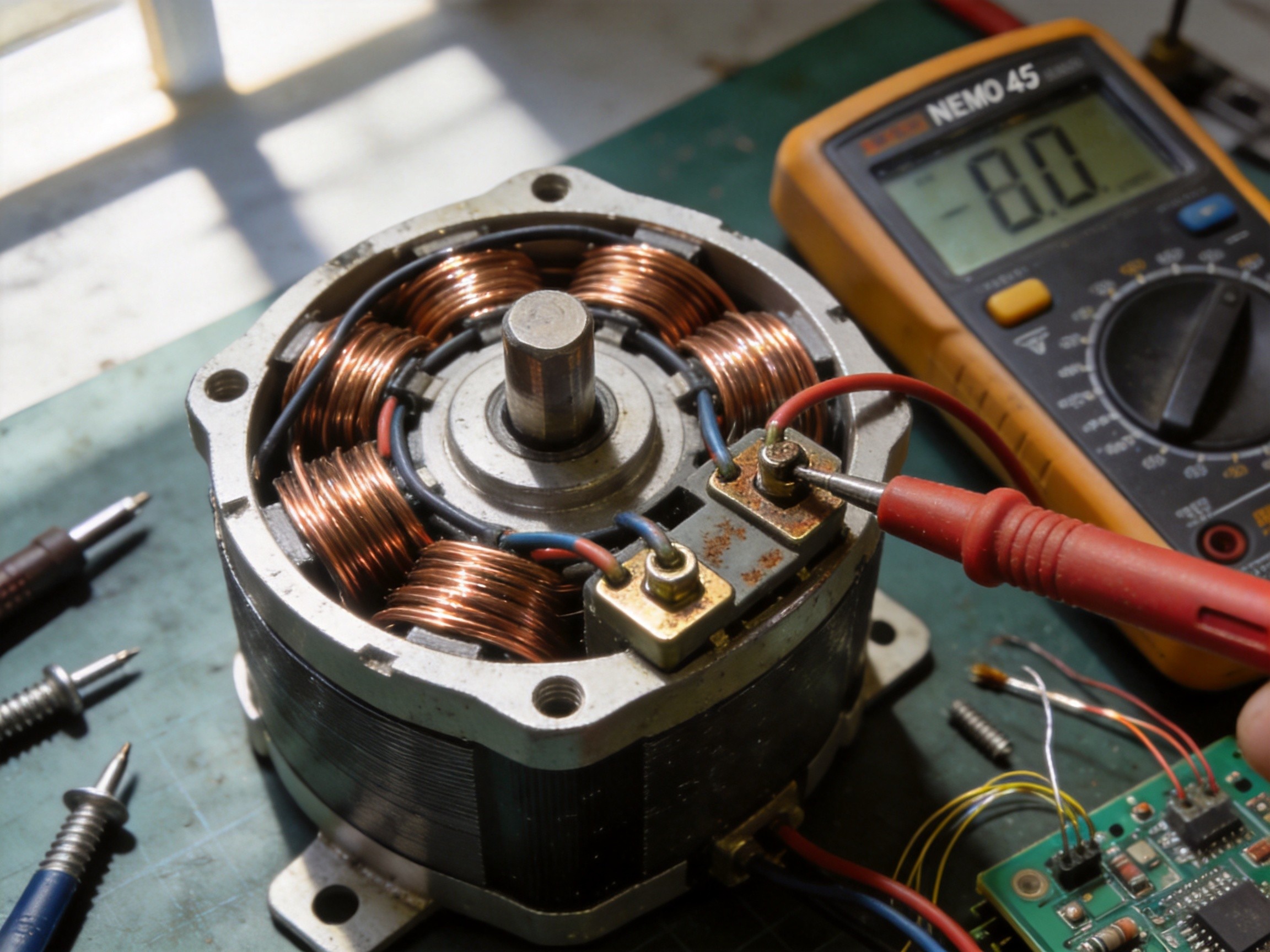

一组四根接线里，最容易搞错的就是线圈配对。NEMA17通常有A+/A-/B+/B-四根，颜色两两一对。接线前先用万用表通断档量出哪两根是一对线圈，别想当然按颜色线来，不然电机转起来要么不动要么剧烈抖动。

电流设置是DRV8825最容易翻车的一步

不设电流限制直接上电，是新手烧掉电机和驱动最常见的原因。DRV8825靠板上的电位器调电流，关系是参考电压VREF等于限流值的一半，也就是说想让电机跑1A，就把VREF调到0.5V。板上一般标了VREF测试点，用万用表直流档测它和GND之间的电压即可。

具体是拿电机标称电流除以板载取样电阻的两倍。很多NEMA17板载RSENSE是0.1Ω，那0.5V的VREF大约对应1A的限流。第一次调试时从偏低开始，转起来够力就行，别一上来就给最满，既烫又伤电机。

三个高频坑，提前绕开

第一是带电拔电机。DRV8825驱动线圈是电感性负载，运行中热拔插会产生反电动势尖峰，最容易把驱动芯片打穿。要改接线，先断电再说。

第二是高速丢步。细分和速度不匹配，或者电流设低了，电机在转速上来后相位跟不上就会丢步，表现为走一段突然停一下或跑偏。遇到这个优先确认限流和供电是否充足。

第三是信号线干扰。STEP线太长或者没跟电源线分开走，脉冲会被噪声吃掉。驱动和主控之间连线尽量短，必要时给供电并电容、给信号线缩短距离。

DRV8825算得上步进电机DIY里的性价比担当，细分够高、电压余量够大，驱动NEMA17这种中小型电机很顺手。从A4988换到它，往往只要把电位器调到对应电流，其他接线照搬就行，值得一试。
