SSD1306 OLED屏怎么接线？0.96寸I2C显示屏显示字符和图片教程

做智能小车、温控器、闹钟这些项目，总免不了想加个屏幕看数据。比起又大又占引脚的LCD1602，SSD1306驱动的0.96寸OLED小屏是现在的香饽饽：它几乎不占地方、显示清晰、功耗也低，最关键是走I2C总线，接两根线就能显示。这篇文章把接线和显示逻辑讲明白。

先认清板子：I2C版和SPI版不一样

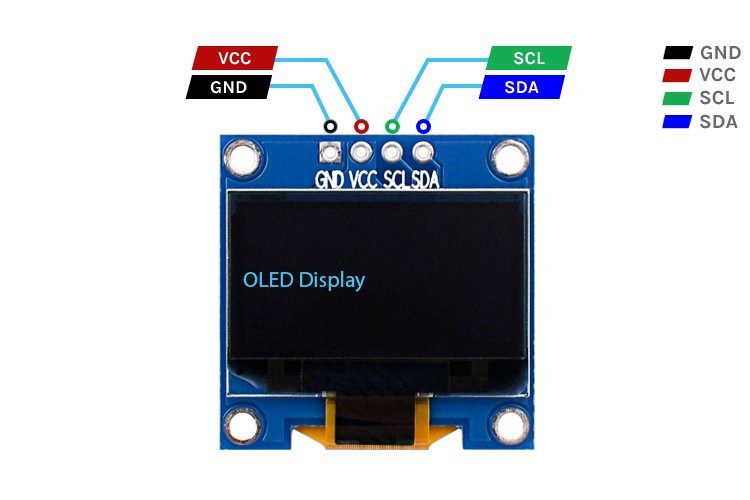

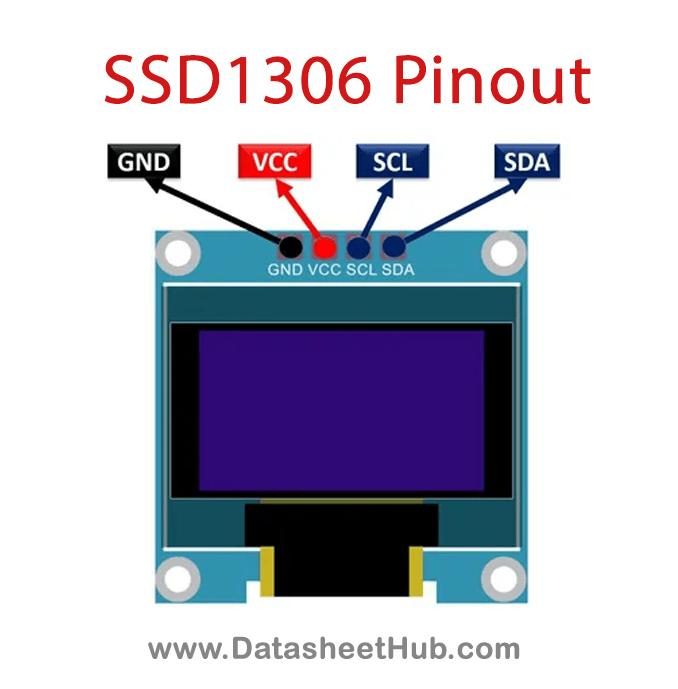

市面上最常见的SSD1306 OLED是128x64分辨率、0.96寸的，黑色PCB上一块蓝色（或白色/黄色）小屏。它有几个版本：最常见的是四脚的I2C版本，引脚标着GND、VCC、SCL、SDA四个；也有七脚的SPI版本，多出DC、RST、CS。接线前先看丝印，别把I2C和SPI板子用同一套接法。

OLED本身是3.3V器件，但模块板上往往带了稳压，所以I2C版通常可以直接接Arduino的5V供电。如果板子上没有稳压、只标3.3V，就老老实实接3.3V，别图省事接5V把屏烧了。串口通信电平一般也能兼容，稳妥起见按模块丝印供电标注来。

I2C怎么接线：两根信号线就够

以Arduino Uno为例，I2C版SSD1306接线极简：VCC接5V（或3.3V看模块），GND接地，SCL接到A5（Uno的I2C时钟脚），SDA接到A4（Uno的I2C数据脚）。就这四根线，连面包板都省心。板上四个引脚顺序不同厂商略有差异，但功能就这四个，对照丝印接对即可。

它用的是I2C地址0x3C（少数是0x3D）。如果显示不出来、屏幕不亮一片黑，很大概率是地址或接线问题。可以先跑一遍I2C扫描库，把挂在总线上的设备地址扫出来，确认读到的就是屏幕，再往下走。

用U8g2库显示字符和简单图片

Arduino显示SSD1306最常用的两个库是Adafruit_SSD1306和U8g2。U8g2更省事，中文显示支持也更好。库装好后，代码里指定DPI尺寸和I2C引脚，初始化后就能画字符、画图标。它会自带几十种内置字体，还能画线、画矩形、画圆形，甚至自己写一个模拟指针表盘。

显示图片也不难：先准备一张128x64像素的纯黑白位图，用工具转成C语言数组，再用库的绘图函数把数组画到屏幕上。所以做小车显示个电池图标、做气象站显示个天气符号，SSD1306都能胜任。

供电、刷新和三个常见坑

OLED的电流峰值不高，几毫安到二十毫安量级，单屏从I2C电源脚供电一般没问题。但它对供电毛刺有点敏感，如果屏幕闪烁或花屏，先检查电源是否干净，必要时在VCC-GND之间加个100nF或10uF滤波电容。

常见坑有三个。一是I2C地址不对，0x3C写成0x3D就扫不到，先扫描确认；二是接线顺序——SCL和SDA接反，刷不出来还死活找不到原因，交叉一下就行；三是SPI和I2C版本混淆，SPI板用I2C接法当然不亮，先看清楚是哪个版本再接线。

SSD1306这块小屏，是给DIY作品加“眼睛”非常友好的一块件。两根信号线、一个成熟库、几行代码，数据、图标、表盘都能上屏，做小车和智能小件基本够用。
