5V继电器模块接ESP32：多路设备电源时序控制与隔离驱动

机器人要控制多个设备的电源，继电器是最直接的方案

做机器人经常遇到这种情况：摄像头要单独开关机、云台要断电保存、机械臂要上电时序控制——这些设备的电压和电流各异，用MOS管驱动麻烦，用专用电源管理芯片又太贵。最直接的方案就是一颗5V继电器模块。ESP32的GPIO输出高电平，继电器吸合，被控设备通电；GPIO低电平，继电器断开，设备断电。

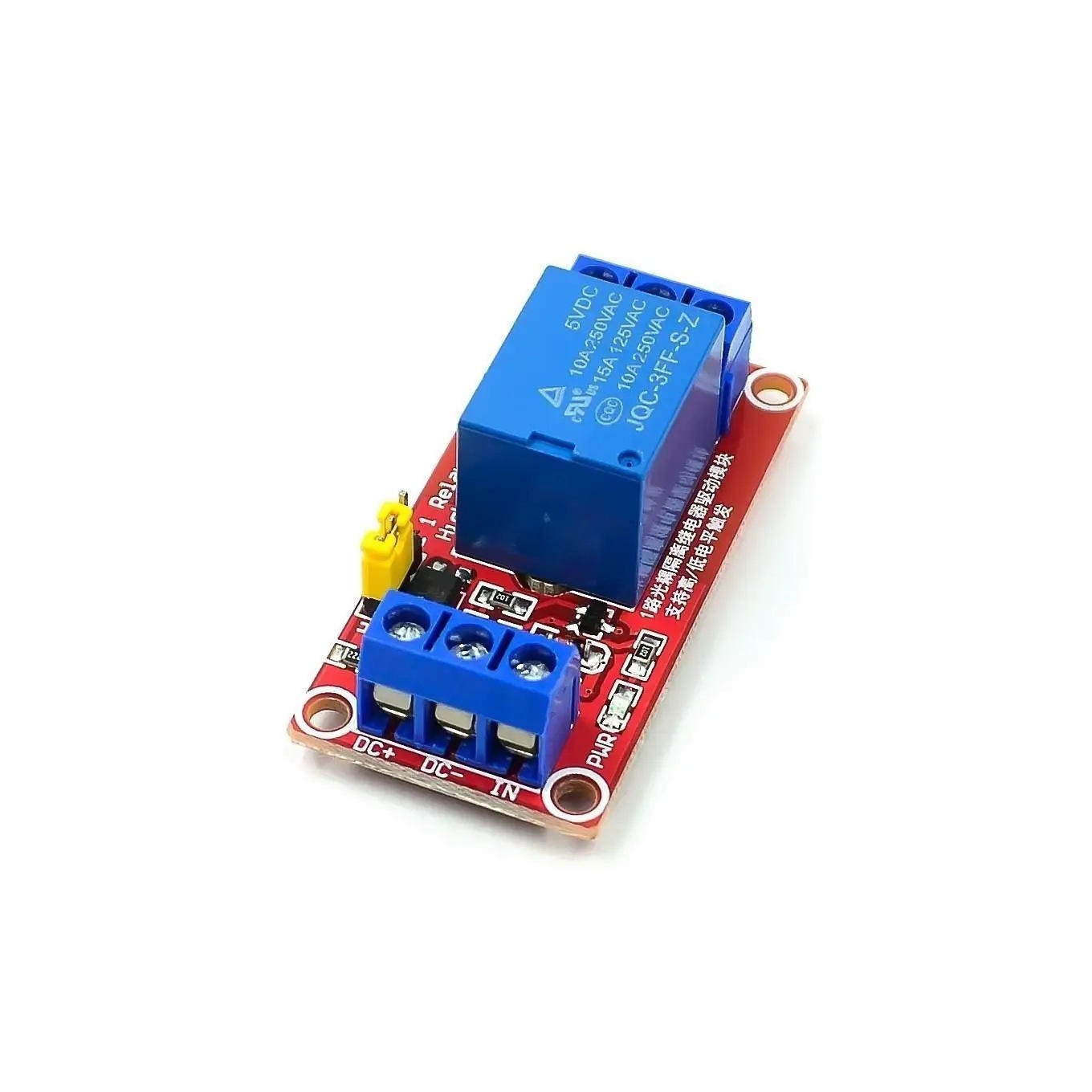

5V继电器模块一般有三个控制引脚：VCC、GND和IN。VCC接5V（注意是5V不是3.3V，继电器线圈需要5V才能可靠吸合），GND接地，IN接ESP32的GPIO。模块上一般有一个光耦隔离，ESP32只负责发信号，继电器的驱动电流由外部5V供电承担，不会伤到GPIO。

接线细节和容易踩的坑

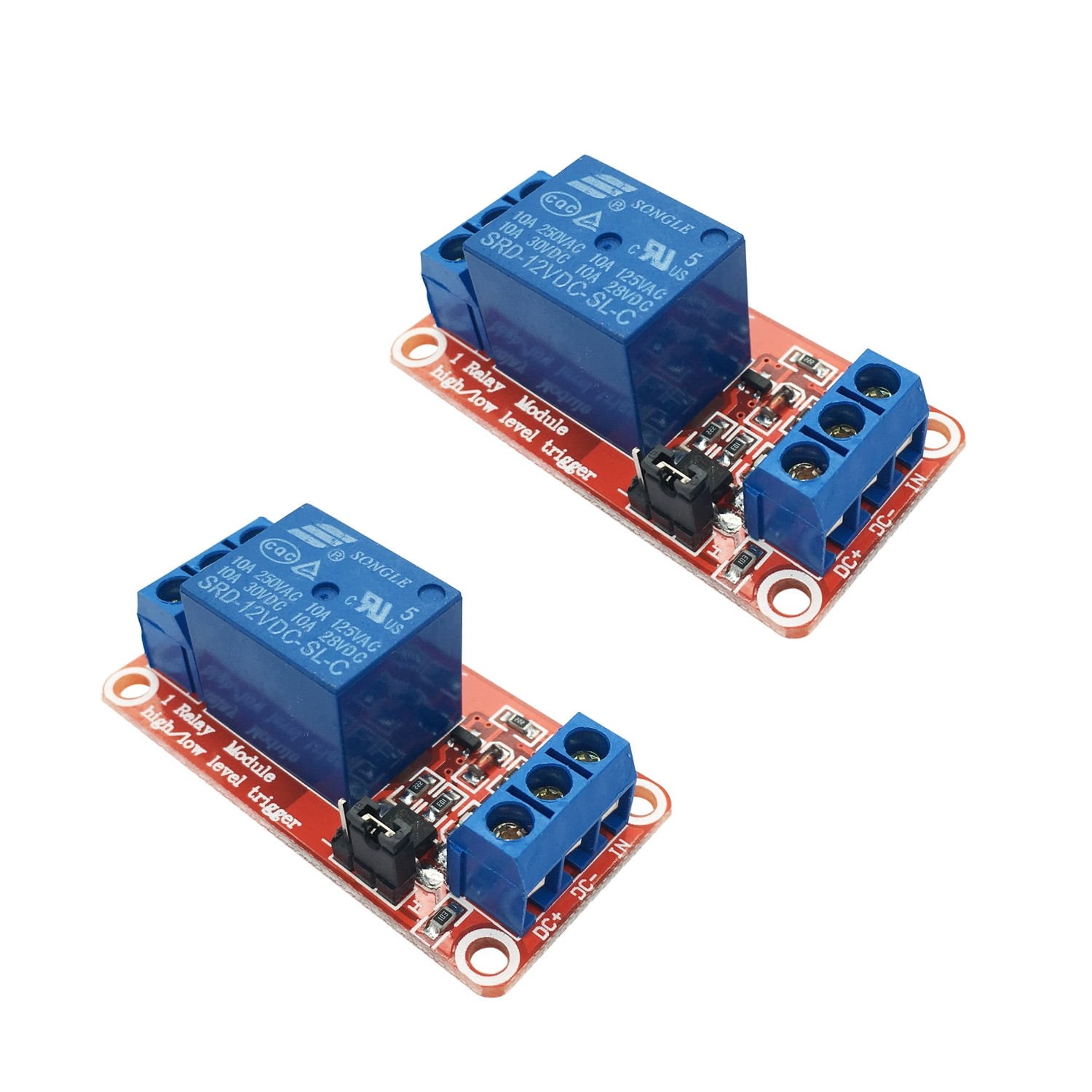

第一个坑：很多继电器模块默认是高电平触发（IN接高电平继电器吸合），但也有低电平触发的版本。买之前看清模块说明，或者拿到手先用万用表测一下。如果是低电平触发的，你的代码逻辑要反过来——GPIO输出LOW才是开。

第二个坑：继电器切换瞬间会产生反电动势。好的模块板上已经有续流二极管保护，但如果你自己搭电路驱动继电器，一定要在继电器线圈两端反向并联一个1N4148或1N4007二极管，不然反电动势会击穿驱动管。

第三个坑：继电器的COM（公共端）、NO（常开）、NC（常闭）三个端子要分清。你需要的是"通电后接通"就接COM和NO；需要"通电后断开"就接COM和NC。接错了逻辑完全反过来，调试的时候浪费半小时。

多路继电器的时序控制

如果你的机器人有多个设备需要按顺序上电（比如先给传感器供电等它初始化完成，再给电机供电避免上电冲击），可以用多路继电器模块。常见的有2路、4路、8路版本。代码里用delay或者millis做时序，逐路吸合继电器。比如：

第0ms：闭合继电器1（传感器供电）→ 等2秒让传感器初始化 → 闭合继电器2（电机驱动供电）→ 闭合继电器3（摄像头供电）。断电时反过来，先断摄像头、再断电机、最后断传感器。这种时序控制可以有效避免上电瞬间的大电流冲击和信号干扰。

继电器方案的局限性

继电器最大的缺点是有机械寿命（一般10万次左右）和切换速度（吸合时间5-15ms）。如果你需要频繁开关（比如PWM调速），继电器不行，得上MOS管。另外继电器的触点有接触电阻，大电流场景要注意散热和线径。但对于"开关几次就够了"的电源时序控制场景，继电器是最简单可靠的方案，没有之一。
