WS2812 RGB灯带怎么接线？Arduino控制七彩呼吸灯的方法

想让桌上的灯带呼吸、幻彩、流水，甚至随音乐律动，WS2812是玩彩灯绕不开的选择。它把红绿蓝三颗LED和一颗驱动芯片封在一个小灯珠里，只用一根数据线就能控制整条灯带每一颗灯珠的颜色和亮度，串起来几百颗都行。这篇讲接线、装库和控制方法。

WS2812灯珠与众不同的地方

普通LED要几根线控制一种颜色，WS2812却在每颗5mm的灯珠里内置了WS2811驱动电路，支持"单总线"协议——所有灯珠串联在一根数据线上，Arduino按时间顺序一帧一帧把颜色数据"推"进去，每颗灯都读属于自己的那一段，于是就能逐颗独立控色。单颗满亮度白色约耗60毫安，全彩靠红绿蓝三通道混合。

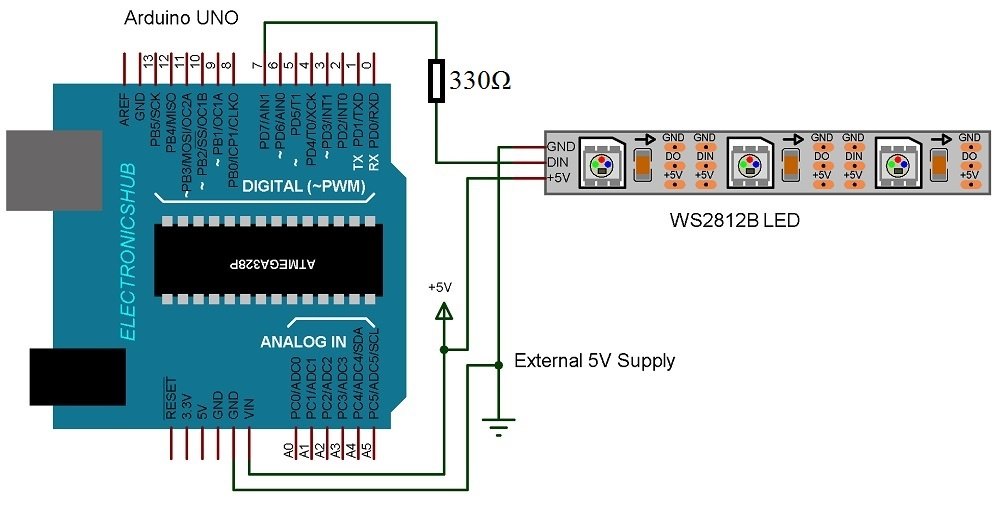

这是WS2812灯带和Arduino的接线示意，灯带引出正极5V、负极GND、数据线DIN三根，DIN接Arduino一个数字脚。数据线头尾是单向的，DIN接到Arduino、DOUT可以往下一条灯带串。

WS2812接Arduino：注意供电

接线：灯带正极接5V、负极GND、DIN接Arduino数字脚(常接D6)。但有个关键坑——灯带电流很大，几十颗灯满亮能到几安，Arduino的5V管脚只有几百毫安供不起，所以灯带要单独接一个5V电源，且电源地线要和Arduino的GND连到一起共地，数据信号才有参考基准。

还建议在Arduino数据脚和灯带DIN之间串一个300~470欧的小电阻，能防止上电瞬间的电压尖峰打坏第一颗灯珠;灯多了在5V电源两端并一个大电容(几百微法以上)能稳电压。数据线尽量短，长了信号会变形。

用Adafruit_NeoPixel库控制

最快的库是Adafruit_NeoPixel。声明时传入灯珠数量、数据脚和灯珠类型"NEO_GRB+NEO_KHZ800"(绝大多数WS2812是GRB顺序、800KHz)，setup里strip.begin()，loop里用strip.setPixelColor(编号,红,绿,蓝)逐颗设色、最后strip.show()一次性输出到灯带。

用这个能轻松写出彩虹渐变、呼吸灯、流水追逐、红绿灯倒计时等效果。可以再做智能手环式随声音律动，或和传感器联动：温度高了灯变红、湿度合适变绿，把数据可视化玩出花。注意别把数据脚和长时间大电流的电源共用一根线，接妥了就能随心所欲地"点灯"。
