红外遥控 VS1838B 怎么接 Arduino？IRremote 库解码遥控按键

家里的电视、空调遥控器随手就能拿来控制自己做的 Arduino 小项目：用 VS1838B 这个红外接收头把遥控器的按键码读出来，再让 Arduino 去开个灯、换个档、翻个页。这篇讲清楚引脚、接线和解码代码。

接收头原理

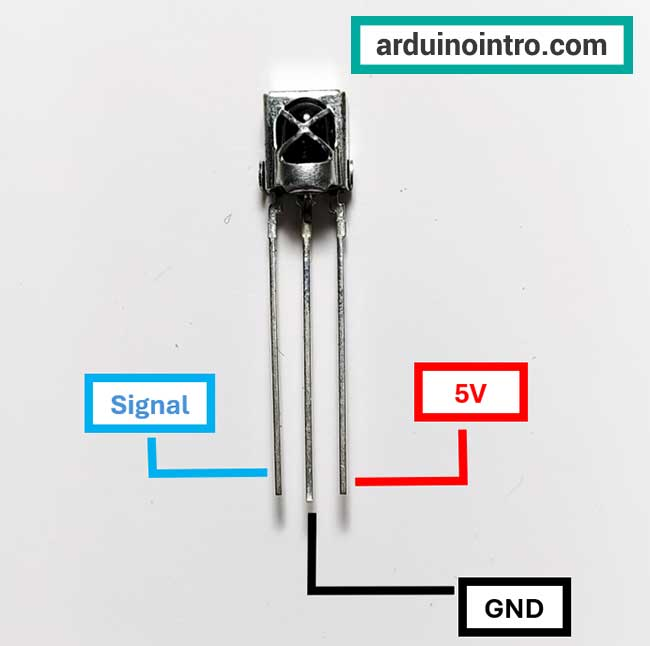

遥控发送的是调制成 38kHz 载波的红外信号。VS1838B 是自带载波解调的一体化接收头，把收到的信号解调后从输出脚送出一串高低电平，正好对应遥控器每个按键的编码。它常见三只脚：信号脚、5V、GND，注意不同封装引脚顺序会不一样，看丝印或数据手册确认。

接线只要三根

VS1838B 的供电接 5V 和 GND，信号输出脚接 Arduino 的一个数字脚（下面用 D2）。它比较吃供电，接在面包板长线上偶尔收不到，用的时候尽量让线短一点、供电稳一点。

解码代码

用 IRremote 库（Arduino IDE 库管理器里搜“IRremote”）就能解码，按下遥控器按键，串口会打印出对应的协议和按键编码：

#include
const int RECV_PIN=2;
void setup(){
  Serial.begin(115200);
  IrReceiver.begin(RECV_PIN, ENABLE_LED_FEEDBACK);
}
void loop(){
  if(IrReceiver.decode()){
    uint32_t code=IrReceiver.decodedIRData.decodedRawData;
    Serial.print("码值: "); Serial.println(code, HEX);
    if(code==0xFFA25D) Serial.println("按下了 1");
    IrReceiver.resume();
  }
}

把解码用起来

先跑一遍解码代码，把遥控器每个按键的码值记下来，再在 if 判断里写对应的动作，就能实现「按 1 开灯、按 2 关灯」。要控制更多东西，把某个码值的分支里改成操作继电器或 PWM 就行，逻辑和普通的按钮一模一样，只是一键变成“无线”触发了。

常见问题

一是供电不足会经常收不到，优先保证 5V 稳定。二是红外线是直线传播，中间别放遮挡物，接收端对着遥控器。三是不同遥控器同一按键码值可能不同，务必用自己手头的遥控器先解一遍。
