DFPlayer Mini MP3模块怎么接线？Arduino播放SD卡音频和1K电阻分压避坑

想给机器人加语音提示、给小车配一段开机音乐、或者做语音播报器，DFPlayer Mini是廉价好用的MP3模块。它体积比一枚硬币稍大，能把SD卡里的音频解码成声音输出，用串口接主控就能控制播放、暂停、切换曲目。这篇把它的接线和几个关键避坑点说清楚。

模块的电源和音频输出

模块工作电压一般是3.2V到5V，VCC接5V或3.3V都行，GND接地。音频输出是DAC_OUT，通常接一个小功放或直接接一个耳机/小喇叭，模块有个VCC供电的功放输出脚，可以直接驱动小喇叭发声。要控制音量、分区播放，靠串口命令。

串口怎么接：关键是要分压

DFPlayer通过UART串口接收命令，模块的RX接主控TX、TX接主控RX。但这里有个大坑：DFPlayer Mini的逻辑电平和许多模块并不完全兼容5V，尤其它的RX脚，如果直接从Arduino的5V TX灌进去，长时间容易损伤模块。稳妥做法是在主控TX到模块RX之间串一个约1K欧电阻做分压，或者用电平转换。模块TX到主控RX一般可以直连，但为保险也可加电阻。

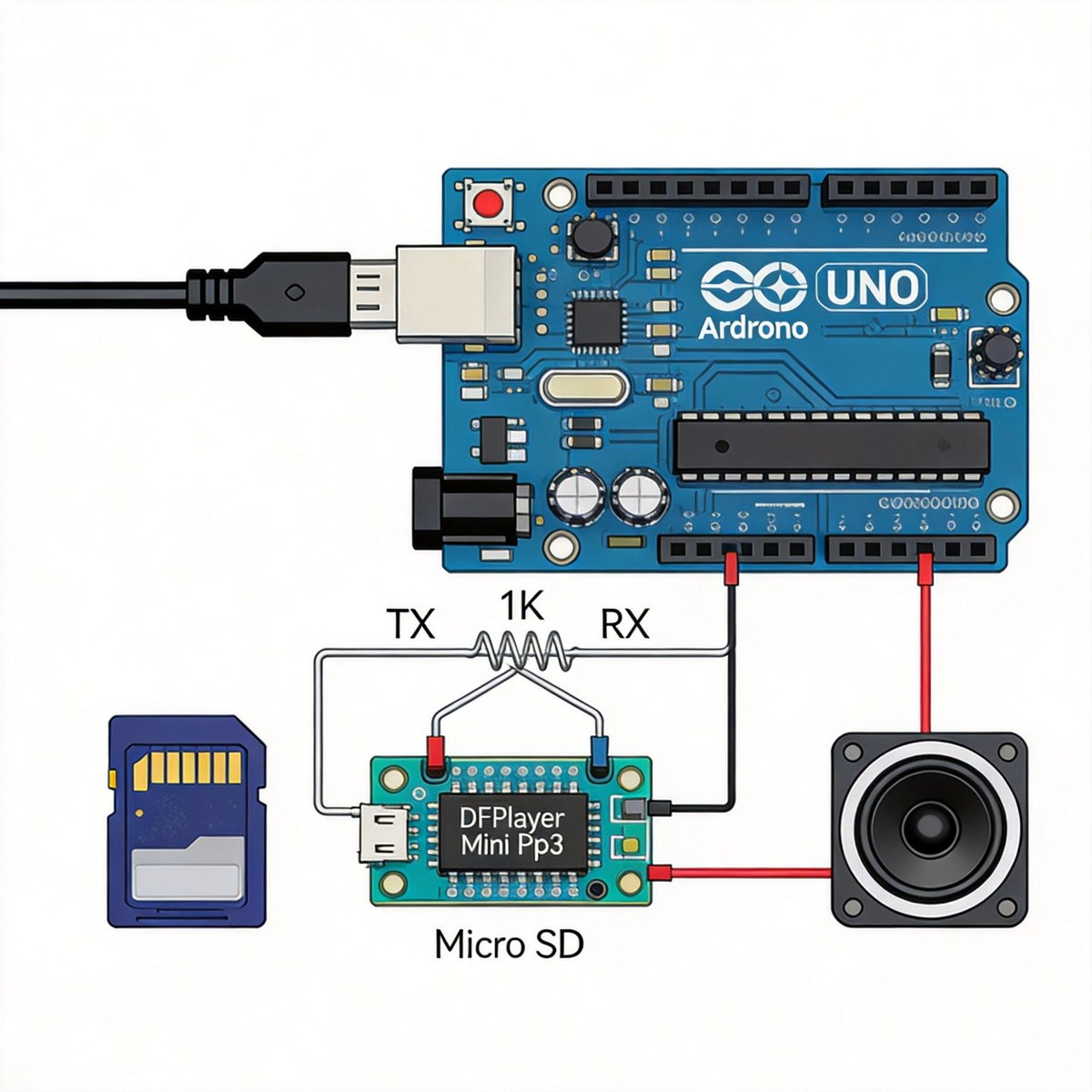

接线是TX-RX交叉：主控TX连模块RX（中间串1K电阻），模块TX连主控RX。用软件串口（比如接D10/D11）把模块单独放在一路串口，避免和USB调试串口抢。

SD卡的格式和命名很讲究

DFPlayer对SD卡有要求：一般要FAT32格式，而且音频文件的命名和放入目录有讲究，通常是放到名为01、02这样的数字文件夹里，文件名按四位数编号如0001.mp3、0002.mp3。命令通过"文件夹号+曲目号"来定位播放。如果用错名字、放错目录，播不出来特别常见。

控制命令很简单

用DFRobotDFPlayerMini类库，初始化后就能play、playFolder、volume等操作。上电后先给模块一点初始化时间再发指令，不然会丢首条命令。音量范围0到30，睡眠唤醒等状态也要注意，模块默认可能进入睡眠而忽略指令。

把供电、串口分压、SD卡格式和命名都对上，DFPlayer就能稳定播放。卡壳大多在1K分压丢指令和SD卡命名上，这两个排掉基本就顺了。
