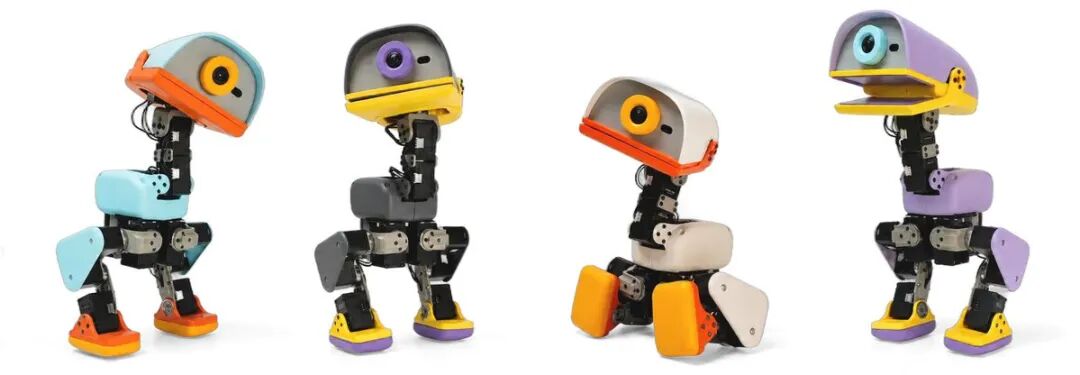

如何从零DIY复刻一只可爱的Microduck机器鸭（二）

7.2 电源设计要求

• 按多舵机同时起动和堵转瞬态选择线径、连接器与保险丝

• 主干尽量短，避免细线菊花链造成远端压降

• 主控5 V电源要能承受舵机动作造成的输入扰动

• 所有模块共地

• 首次上电使用限流电源，不直接插电池

• 预留物理急停或一拉即断的总电源插头

• 连接器必须防反插

• 电池应使用带保护的可靠成品包和适配充电器

运行时通过舵机报告值估计母线电压，台架阶段仍应测量稳态电压、启动瞬态和动态压降。

若实际母线与RL的6.5–8.2 V建模范围不同，应修改执行器模型并重新训练、验证策略。

7.3 总线物理层

当前官方基线：

• 接口：TTL 半双工

• 数据线：单线

• 数据逻辑：3.3 V TTL（ROBOTIS 标注 5 V tolerant）

• 协议：Dynamixel Protocol 2.0

• 速率：1,000,000 baud

• 端口：/dev/ttyS2

这里的 3.3 V 指数据线逻辑电平，不是舵机供电电压。不要用普通USB-UART的TX、RX两线直接并在一起。需要正确的半双工收发或自动方向电路，并确认高阻态、上拉和电平兼容。

7.4 台架顺序

1.不接舵机，只看串口是否空闲

2.接一颗舵机，读取型号、ID、位置、电压和温度

3.设置唯一ID

4.验证1 Mbps

5.增加第二颗并做sync_read

6.扩展到一条腿

7.扩展到15颗

8.最后加入 ID 200 的 IMU 板

每次只增加一个变量。重复ID会让回复碰撞，看起来很像电源或串口噪声。

8. IMU到Dynamixel桥接

行走策略除了关节位置，还必须知道机器人正在向哪边倾斜。Microduck没有让主控通过另一条USB或I²C路径单独读取运动IMU，而是把 IMU 包装成一个Dynamixel从设备，与舵机共用同一条总线。

如果直接使用官方兼容板，本章用于理解它的接口；如果需要自制替代板，则必须复现ID、寄存器布局、采样频率和坐标方向。

8.1 运行时接口

imu_to_dxl v2 作为ID 200的Dynamixel从设备，与15个舵机在同一次 sync_read 中返回数据。控制环从地址124开始读取12字节，源码以半开区间124–136表示，末地址136本身不属于数据块。

当前v2路径使用LSM6DSV16的SFLP姿态融合，12字节块包含三轴陀螺和压缩的四元数分量。

当前运行时默认把传感器原始轴映射为躯干轴 [+raw_z, +raw_y, -raw_x]，并等待至少25个有效融合姿态样本后才把IMU标为就绪，约相当于100 Hz下的0.25 s。替代板若安装方向不同，应修改安装四元数或固件映射，而不是在策略输入端临时交换数组槽位。

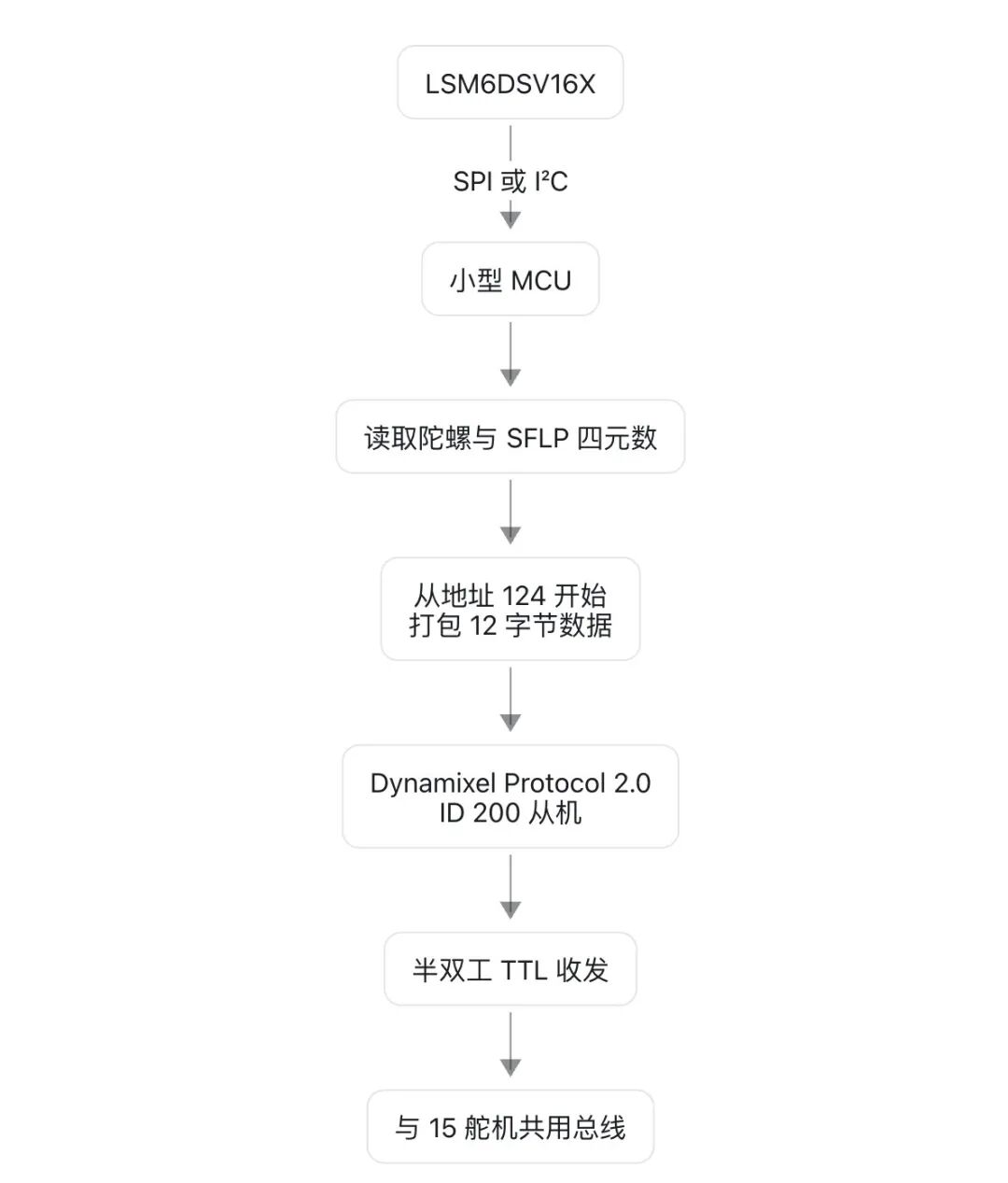

8.2 兼容板功能框图

8.3 验收条件

• 1 Mbps下连续运行至少一小时无CRC/超时错误

• 50 Hz下每个样本都更新

• 静止时陀螺零偏稳定

• 旋转方向与仿真坐标系一致

• 直立时projected_gravity接近运行时期望

• 四元数归一化且无 NaN

• 翻转和跨越四元数符号时不产生突跳

• 上电后在姿态融合尚未稳定时明确报告“未就绪”，不要伪造零姿态

如果暂时无法实现这块板，可以先在台架上用FakeIo或修改后的传感器后端验证软件，但这不代表真机策略已经可用。基本行走不能长期依赖与训练模型不匹配的USB IMU临时方案。

9.主控、Linux与运行时

硬件总线稳定后，再把控制权交给 Radxa Zero 3W 上的官方 Rust 运行时。主控板负责启动系统服务、独占 UART、读取设备、运行 ONNX，并向上层应用提供控制接口。

本阶段先验证操作系统和守护进程，不加载真实行走策略。这样可以把 Linux 配置问题与机器人动力学问题分开。

9.1 开发板路径

官方开发文档当前要求在Radxa Zero 3上使用Armbian 26.2.1 Minimal。官方roadmap记录了 Radxa Zero 3W上的实际行走bring-up。

由于官方安装文档和发布系统仍在演进，第三方复刻者应先阅读当前仓库中的：

docs/robot/install-dev.md

docs/robot/cheatsheet.md

docs/design/architecture.md

docs/design/robotd-design.md

不要只执行旧教程里的安装命令。开发构建可能涉及签名密钥、发布通道和官方板卡假设。

9.2 刷写并配置开发板

用 Armbian Imager (https://www.armbian.com/radxa-zero-3/) 选择 Radxa Zero 3 和 Armbian 26.2.1 Minimal。

为了与下面的命令和默认路径一致，建议在Imager的profile 中把用户名设为 radxa，并填入Wi-Fi和密码。如果选择其他用户名，后文所有radxa和/home/radxa都要相应替换。

首次启动并接入网络后，从电脑写入SSH 公钥：

ssh-copy-id radxa@<开发板_IP>

下面的脚本必须从电脑上的 microduck 仓库根目录运行，不要在开发板上运行：

./scripts/provision-board.sh \--pause-btd-on-pair \--name <机器人名称> \radxa@<开发板_IP>

脚本会通过SSH传送开发密钥、配置系统、处理重启并在最后执行健康检查。--pause-btd-on-pair用于规避部分AIC8800无线模块在手柄首次配对时的冲突。如果不使用手柄，它不影响基础行走闭环。仓库公开时通常不需要DUCK_TOKEN。

配置结束后登录开发板并确认版本与服务状态：

ssh radxa@<开发板_IP> robotctl version robotctl health

9.3 UART2 登录控制台冲突

Armbian 默认可能在 /dev/ttyS2 启动serial-getty，占住舵机串口。官方文档明确记录了这个问题。

先检查：

sudo fuser -v /dev/ttyS2

若确认为登录控制台占用，再禁用：

sudo systemctl mask --now serial-getty@ttyS2.service

不要在不知道占用者是谁时盲目停止系统服务。

9.4 总线独占

robotd、旧runtime、调试脚本和USB适配器不能同时控制同一条串口。两个进程交错发送包会表现为随机硬件故障。

调试原则：

• 运行robotd时关闭其他舵机工具

• 用独立初始化命令前先停止守护进程

• 不要让系统登录控制台重新启用

• 所有维护脚本都应显式获取独占权

9.5 无策略或假硬件验证

官方当前代码提供fake/无策略路径用于测试，先确认：

• 服务能启动

• Unix socket正常

• robotctl health能给出可理解的状态

• 控制环达到目标频率

• 没有摄像头或ToF时，电机服务仍然独立工作

完成这些后再连接真实总线。

10. 舵机编号、零位与整机校准

同一份策略只有在仿真和真机共享同一套“零点与正方向”时才有意义。校准不是让机器人看起来大致站直，而是建立舵机编码器读数、机械安装角和MJCF关节角之间的准确对应。

建议从单颗舵机开始，再校准一条腿，最后处理完整的15设备总线。任何方向错误都应在低幅度、无负载状态下发现。

10.1 单颗舵机配置

一颗一颗接入，设置和记录：

• ID

• 波特率

• return delay

• 驱动模式

• 位置范围

• 正方向

• 零位偏移

• 当前固件版本

官方控制层会检查若干EEPROM/RAM参数。被恢复出厂设置的舵机可能带来额外返回延迟或不同PID默认值，使整条16设备总线无法稳定达到50 Hz。

10.2 无负载方向测试

不要装上完整连杆后才发现左右符号相反

对每个关节执行很小的正向命令，核对：

• 仿真中正方向

• 真实舵机正方向

• 编码器读数方向

• home pose

• 机械限位

• 左右镜像关系

10.3 home pose

home pose 是策略输出的参考中心：

target = home_pose + action_scale × action

如果某个关节零位偏5°，策略看到的是“我在正确位置”，真实机械却已偏离。它会用其他关节补偿，常见结果是抖动、歪站、膝盖过热或一迈步就倒。

10.4 整机缓慢回到 home pose

机器人必须先固定在吊架或支架上。确认15个舵机和 IMU 状态正常后，用官方命令给关节上电，并在约两秒内渐变到home pose：

sudo robotctl robot init

这条命令会移动所有关节，而且不需要加载策略。若方向、零位或机械干涉有任何异常，立即断电。完成检查后，用下面的命令解除扭矩：

sudo robotctl robot relax --yes

relax后机器人会失去支撑并倒下，所以必须先由支架或手稳妥承重。这两条命令都通过 robotd访问总线，不要同时运行另一个舵机调试程序。

10.5 校准验收

• 断电后手动摆到home pose，左右结构应对称

• 读取的14维关节位置应接近训练定义

• 所有关节在小范围运动时无碰撞

• 嘴部ID 34可单独运动，不影响策略索引

• 15 颗舵机温度、电压和位置都能读到

• IMU ID 200的样本连续更新

• 总线50 Hz连续运行一小时无持续丢包

11. 训练、导出与部署策略

机械质量、舵机、电压和控制频率与模型对齐后，才能把仿真策略迁移到真机。

训练得到的checkpoint不能直接交给Rust运行时。需要通过官方导出脚本转换为包含观测归一化的ONNX文件。

我们需要完成同一个ONNX 能在CPU MuJoCo中正确复演，并满足真机运行时的输入、输出和延迟要求。

11.1 选择匹配的模型

第一版应尽量保持：

• XL330执行器

• 相同的14关节顺序

• 相近质量和惯量

• 相同关节限位

• 相同控制频率

• 相同动作缩放和运行时后处理

• 相同IMU坐标系和观测单位

11.2 sim-to-real 配置

官方项目还包括：

• BAM M6的XL330电压级执行器模型

• 反电动势

• Coulomb、Stribeck和负载相关摩擦

• 电池电压随机化

• 负载压降

• 命令延迟

• 摩擦随机化

• 编码器偏差和IMU误差

• 可选的±1°回差模型

• 观测噪声与NaN防护

删掉这些内容，仿真里的策略可能更漂亮，但真机迁移通常更差。

11.3 检查训练结果

uv run play \Mjlab-Velocity-Flat-MicroDuck \--wandb-run-path

不要只看“会不会向前”，还要观察：

• 足底是否持续打滑

• 头部是否用作不合理的配重

• 是否通过撞地获取奖

• 关节是否长期贴限位

• 动作是否高频抖动

• 碰撞是否依赖被简化掉的模型区域

11.4 ONNX CPU 复演

uv run scripts/infer_policy.py --walking output.onnx

这一步使用部署用ONNX，而不是训练checkpoint，可提前发现导出、归一化和命令布局错误。

11.5 把 ONNX 放到机器人上

先从电脑把策略复制到开发板：

scp output.onnx radxa@<开发板_IP>:/home/radxa/my_walking.onnxssh radxa@<开发板_IP>

在开发板上运行交互式配置工具：

sudo robotctl configure

将 policy.walk 指向新文件。写入 /etc/robot/robotd.toml 后，对应配置应为：

[policy]walk = "/home/radxa/my_walking.onnx"

保存时接受工具给出的 robotd 重启建议，也可以退出后显式重启并检查：

sudo systemctl restart robotdrobotctl version robotctl health robotctl monitor

如果模型路径错误、ONNX无法加载或输入输出宽度不是61/14，robotctl health 会报告异常。修复前不要给机器人上扭矩。再次运行sudo robotctl configure，在policy.walk上按u恢复默认值，即可重新使用随官方release提供的策略。robotctl monitor会持续显示实时状态，按 Ctrl+C 退出。

11.6 部署检查

• ONNX 输入 [1,61]

• ONNX 输出 [1,14]

• 由官方导出脚本生成

• 观测归一化器已烘入

• 14 个动作顺序正确

• 嘴部槽位不会吞掉右腿 action 9

• home pose 与真机零位一致

• action scale 与策略版本一

• 运行时滤波与训练/官方配置匹配

• 推理 warm-up 成功

• 单次推理稳定小于控制周期预算

• 任何 NaN 或非有限目标都会被拒绝

策略本身不内嵌动作EMA，头部和腿部低通位于运行时后处理链。

12. 分级真机调试

第一次真机测试的目标不是行走，而是逐层排除错误。先验证一颗舵机，再验证一条腿、完整总线、IMU、home pose和离地策略。只有前一级结果正确，才让机器人承担更多重量和自由度。

把“接线错误、索引错误、零位错误和策略不匹配”分开处理，避免整机摔倒后只能猜测原因。

12.1 十级调试顺序

任一级出现方向、限位、供电、温升、时序或通信异常，都应停在该级修复，不要带着已知问题进入下一阶段。

推荐顺序：

Test 1：单舵机

读取位置、速度、电压、温度，做 ±5° 小运动。

Test 2：一条腿

卸载或悬空，验证五关节顺序、方向和限位。

Test 3：15 舵机在线但扭矩关闭

确认每个 ID 唯一，状态读取稳定。

Test 4：加入IMU

确认16个设备一次 sync_read能稳定运行，姿态方向正确。

Test 5：缓慢回 home pose

机器人固定在吊架上，使用缓慢插值，观察是否有反向或干涉。

Test 6：脚离地运行策略

检查动作顺序、幅度和对称性。此时不能判断平衡性能，但能发现严重映射错误。

Test 7：双脚接触、外部扶持

只加载站立策略，逐步增加支撑负载。

Test 8：保护绳下独立站立

地面铺软垫，急停在手边，先测试 5–10 秒。

Test 9：扶持行走

小速度命令，记录IMU、关节、action、目标和总线时序。

Test 10：短距离自由行走

从 0.2 m 开始，不以“一米”作为第一次目标。

12.2 调试日志

先用 robotctl monitor 观察实时状态；需要保存机器可读日志时，可以使用：

robotctl monitor --json --hz 50 > run.jsonl

最少记录：

• 61 维 observation

• 14 维 action

• 15 个目标位置

• 15 个实测位置和速

• IMU 原始块与投影重力

• 母线电压

• 各舵机温度

• 控制周期、读写耗时和丢包

• 视频

没有日志的摔倒只能重看视频猜，有日志的摔倒可以与MuJoCo同步对比。

13. 硬件变化与重新训练

强化学习策略会适应训练模型中的重量、惯量、摩擦、回差和执行器响应。更换舵机、加厚外壳或改变电池位置，不只是机械层面的修改，也改变了策略面对的动力学系统。

小改动先实测并回填模型，当质量、质心或执行器特性明显变化时，应重新训练，而不是只靠增大动作幅度补偿。

以下变化通常会破坏现成策略的迁移条件：

• 换成不同型号舵机

• 关节减速比、速度或力矩曲线变化

• 关节回差变化

• 舵机通信延迟变化

• 整机增重或质心移动

• 腿长、足底形状或摩擦改变

• IMU 安装角度变化

• 控制频率改变

• 位置增益或动作滤波改变

• 电池电压范围改变

正确做法不是只调 action_scale，还要：

1.测量新硬件

2.更新MJCF，质量、惯量、几何、限位

3.辨识执行器，摩擦、回差、延迟

4.更新domain randomization

5.smoke test

6.重新训练

7.导出 ONNX

8.CPU 复演

9.真机扶持测试

14. 常见故障排查

排查时先判断问题属于哪一层：设备是否在线、控制周期是否稳定、关节映射是否正确、仿真与真机是否一致。一次只改变一个变量，并保存修改前后的日志。

下面的表格按“现象 → 高概率原因 → 第一项检查”组织，可作为台架和真机测试时的快速索引。

15.项目验收清单

不要只用“走起来了”来判断项目是否完成。按下面的清单逐项验收，可以保证仿真、机械、电气、软件和真机结果都能够重复，而不是偶然成功一次。

本文原作者：yishanyishan。
