PCA9685舵机驱动板怎么接线？Arduino 16路舵机I2C控制与独立供电详解

想做六足机器人、机械臂或者一排舵机同时动的项目，Arduino那点引脚和时钟根本带不动十几个到几十个舵机。PCA9685就是来解决这个问题的：一片16通道的PWM驱动芯片，用I2C只要两根线就能控制16路舵机的角度，还能级联到数百路。这篇把它的接线和驱动要点讲透。

引脚分布：一侧电源，一侧PWM

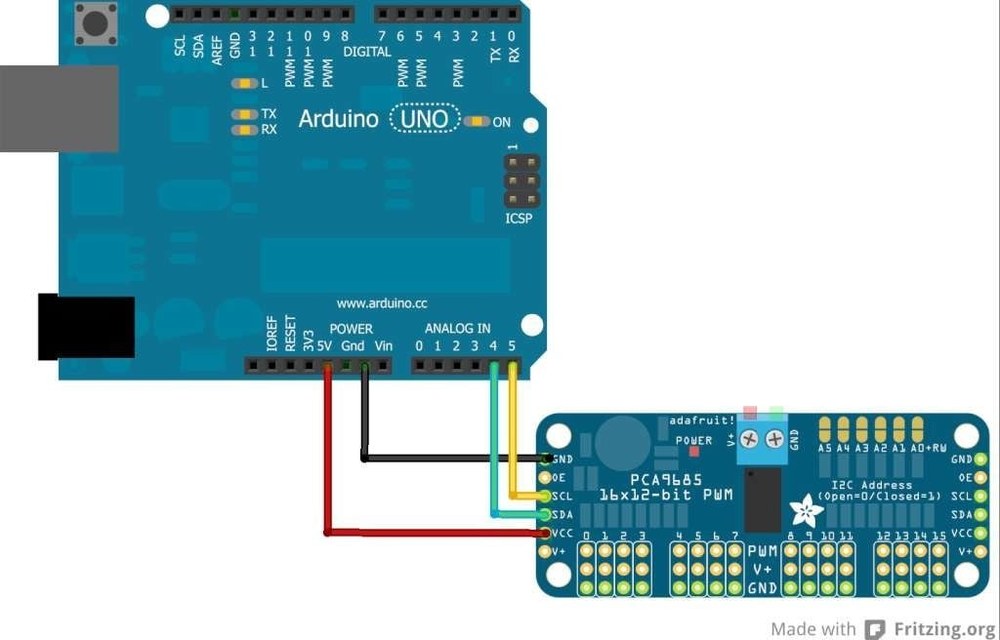

PCA9685模块一侧是GND、OE、SCL、SDA、VCC，另一侧是16路PWM输出和供电引脚。SCL接主控A5、SDA接A4（Uno），VCC接逻辑电源（接主控的3.3V或5V逻辑口），模块上的逻辑电平就能跟主控通信了。OE是输出使能，不控制时悬空即可。

舵机供电要独立，别压在逻辑上

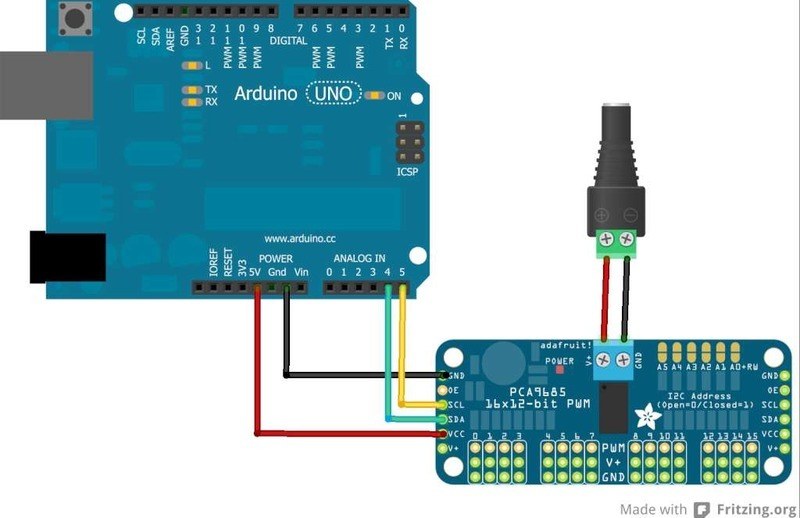

这是最关键的坑：16路舵机同时动作，瞬时电流能到几安，绝对不能靠主控的5V带，Arduino的稳压器撑不住，一跑就重启。舵机的V+要单独接一个足够电流的外接电源（比如2A、甚至更大的），并且和主控共地——把外接电源的GND跟主控GND接一起。很多舵机乱抖、重启，根子就在供电源不足或没共地。

几种6万级脉冲来控制角度

舵机的角度是通过给它的信号线发特定占空比的PWM来定的，信号周期一般是20毫秒。PCA9685库（Adafruit_PWMServoDriver）里有现成的函数，给你换算好了脉冲宽度和角度范围。写程序时先调好脉宽上下限，让舵机转满0到180度，别一上来就硬转。

每路输出可以单独设角，所以做机械臂、六足都特别省心，改一个角度调用就行。

级联和扩展

一块不够，可以把好几片PCA9685级联，每片地址可设（通过A0-A5或焊盘改地址），同一个I2C总线上挂多片，就能控制几十上百路舵机。地址要片片不同，否则冲突。数据量虽然多，但I2C速度够用，实际控制流畅。

把I2C两根线接对、给舵机独立供电并共地、用库把脉宽调好，PCA9685就能稳稳驱动一大片舵机。卡壳九成在外接电源上，先把电搞扎实再谈控制。
