MAX6675热电偶怎么接线？K型探头测0到1024度Arduino SPI避坑

想测烙铁头、烤箱内部、柴火炉烟道这种高温，DS18B20、DHT11这些室温传感器全都不顶事，量程撑死一百多度，塞过去直接就废。这种情况下得请出热电偶——两根金属线焊在一起，测温最敏感的就在那焊接点上，没有硅芯片去承受高温。这篇用MAX6675模块把K型热电偶接到Arduino上走一遍。

为什么测高温要MAX6675

MAX6675是一颗K型热电偶专用的放大转换芯片，内部带冷端补偿和12位ADC，最小分辨率0.25℃，量程覆盖0到1024℃。它通过SPI只读接口把温度算好送给单片机，接法上只需要三个数据脚SCK、CS、SO，不用MOSI，连线很省心。

模块上有个小端子，K型热电偶的红线插+、蓝线插-，插反了读数会飘。特别注意MAX6675只认K型热电偶，J型、T型的电压曲线不一样，插上去读数一定不对。

MAX6675怎么接线

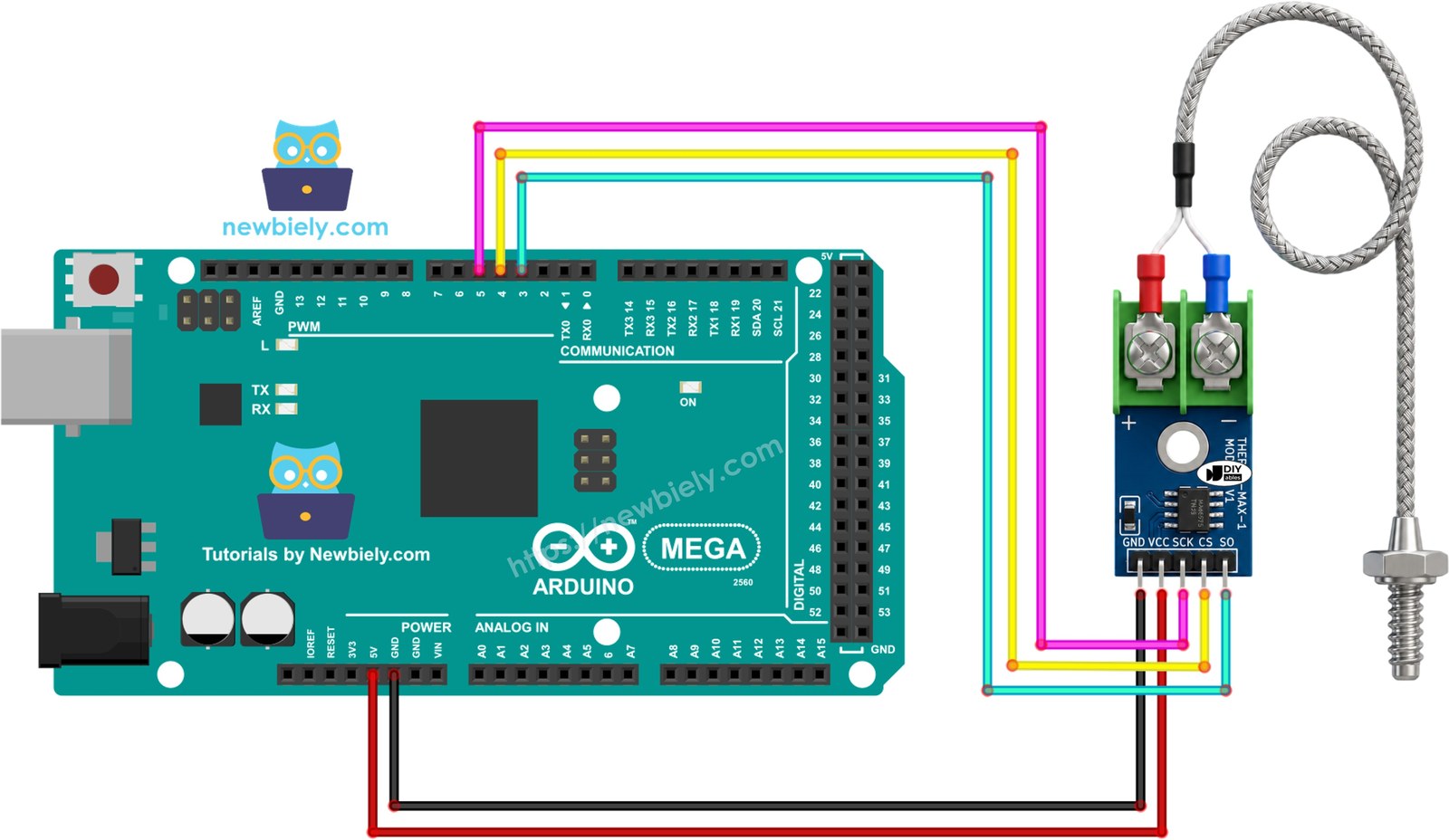

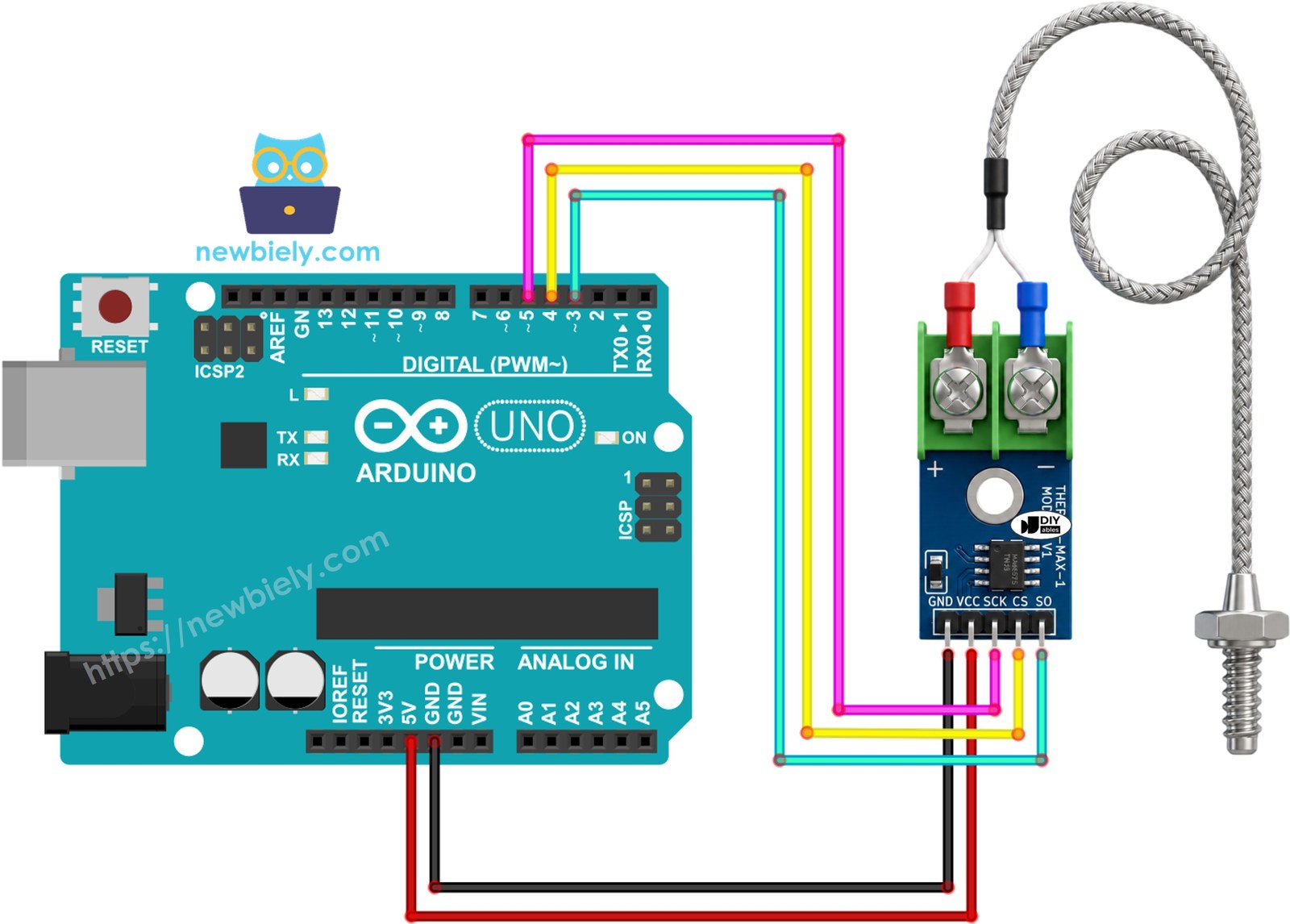

VCC接5V、GND接地，剩下三根数据脚随便挑三个空闲数字脚就行：SCK接5、CS接4、SO接3。这里走的是软件SPI，不强制占用硬件SPI口，所以换Mega这类大板子也不用改接线思路。

读温度和踩坑

库用常见的MAX6675库，初始化时把SCK、CS、SO三个脚号传进去，loop里调readCelsius()就能拿摄氏度。想锦上添花可以挂个继电器，做成超温自动断电的温控。

这里偷两个坑必须提：一是热电偶断了或没插好，芯片会在数据里置一个开断标志，代码里判一下能及时发现，别等读数乱跳才去查线；二是热电偶信号线很怕电磁干扰，走线尽量远离电机和PWM线，否则数据会抖。接线对、库装好，一套能测到千度的高温监测就到手了。
