无刷电机电调ESC怎么接线？Arduino控制转速校准避坑

想做无人机、车模，或者给机器人加个大劲儿电机，无刷电机（BLDC）是主流动力方案，而电调ESC就是把无刷电机转起来的那个“控制盒”。这篇文章把电调的接线、上电校准和几个关键坑讲清楚。

先懂原理：三相电调加PWM调速

无刷电机有A、B、C三相，靠电调里的MOS管桥高频换相来转，电调就是那颗负责“换相+调速”的芯片。它接收常见的PWM信号（和舵机信号很像，标准1-2毫秒脉宽），输出的最长脉冲决定电机转速。很多电调还自带BEC，能从电源里稳定输出5V给主控供电。

接到Arduino上，最省心的方式就是把它当舵机用，用Servo库输出脉宽信号控制，省去自己写PWM的麻烦。

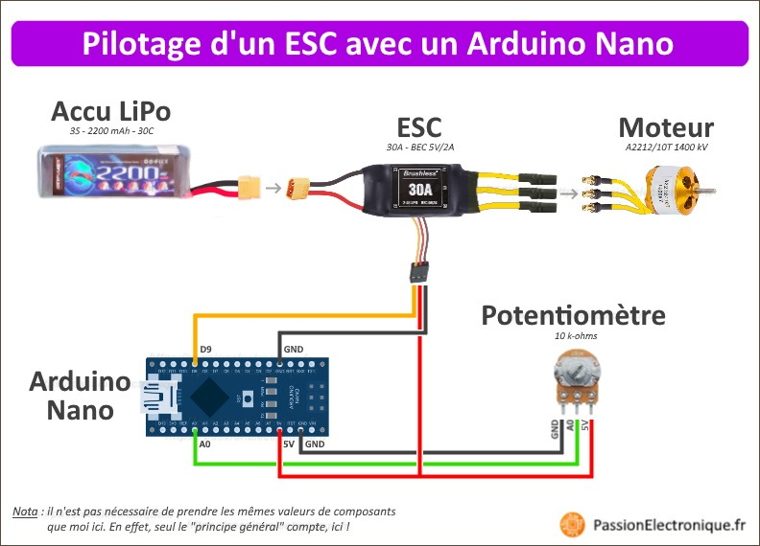

接线：电源、电机、信号三路

电调一般需要：电源（接锂电池或稳压电源给电调供电）、电机三根相线（A、B、C，顺序不对会反转）、信号线（接主控的PWM脚，通常配合电调输出的5V和地）。

接线顺序建议：先接好电机三相和电源，再接信号线到Arduino。上电后第一次使用基本都要先做“油门校准”——把信号设到最低，上电，听到特定提示音后推满再拉回，让电调记住油门范围。

三个高频坑提前躲开

坑一：必须先校准油门。不校准直接推转速，电调可能不会转，或者把低速当高速，控不住这是最常见的。

坑二：相线顺序。A、B、C接错了电机一般不会烧，但会反转，想换方向就随便倒换两根相线。

坑三：共地不能漏。电调信号地和主控供电地必须连通，否则信号参考不一致电机乱转或不动。

会了之后，做个四轴、车模，或者给DIY机器人升级强劲关节动力，都能轻松驱动无刷电机。
