行空板M10智碳腰带监测腰带设计

行空板 M10 智碳腰带 Smart Carbon Belt

智碳腰带是一款可穿戴的碳排放监测装置，以行空板M10为主控，通过多种传感器实时采集人体活动相关的碳排放数据，包括运动强度、心率、体温、环境温湿度等，计算并显示当前的碳排放估算值。佩戴在腰间，像一个运动手环但监测的是碳足迹。

设计理念

碳中和是大趋势，但普通人对自己的碳排放几乎没有感知。智碳腰带把抽象的碳排放变成可穿戴设备上实时跳动的数字，让使用者直观感受到不同活动对碳排放的影响。跑步时数字涨得快，坐着不动时数字几乎不变，这种即时反馈比任何宣传海报都有效。

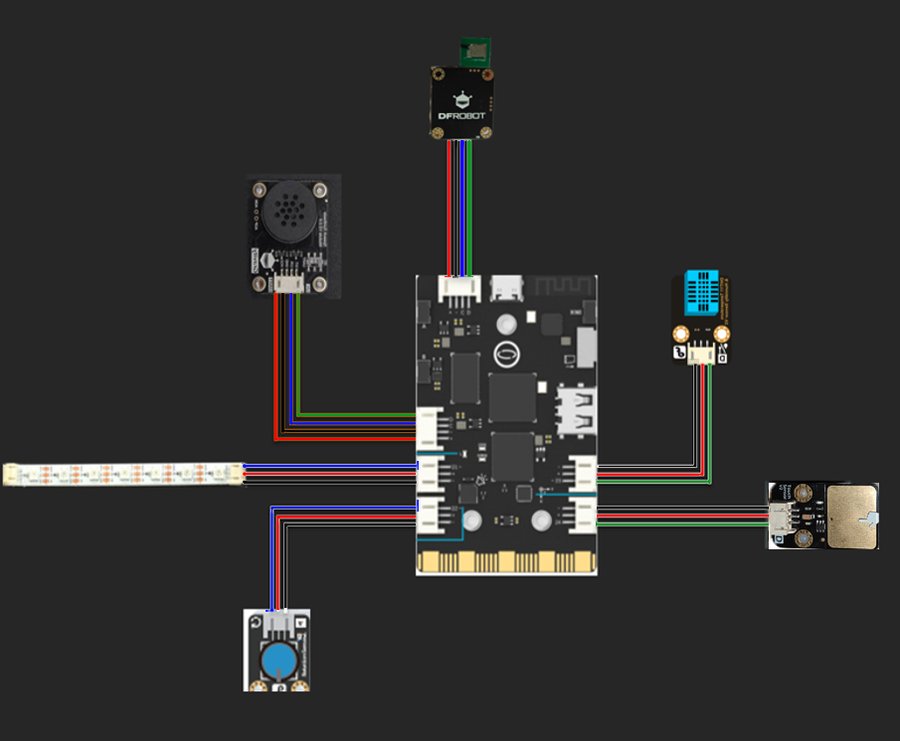

硬件方案

• 主控：行空板 M10，板载屏幕实时显示数据
• 心率传感器：MAX30102（光电式，指夹或腕戴）
• 体温传感器：MLX90614（红外非接触测温）
• 加速度传感器：板载三轴加速度计
• 环境传感器：SHT30温湿度
• 供电：18650锂电池+TP4056充电模块

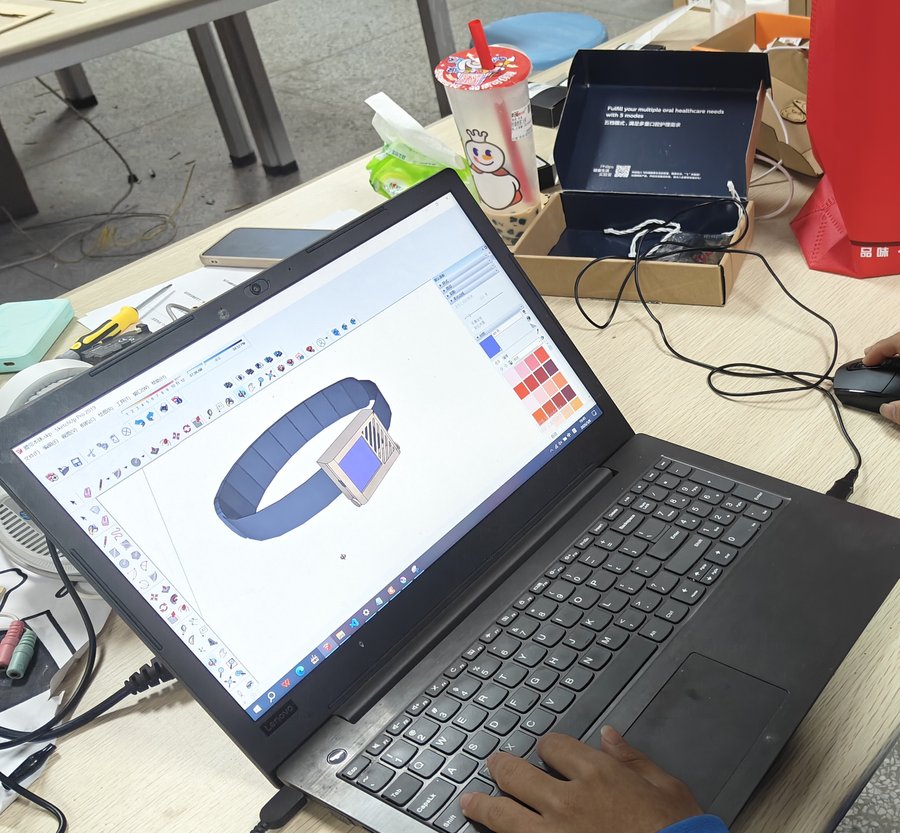

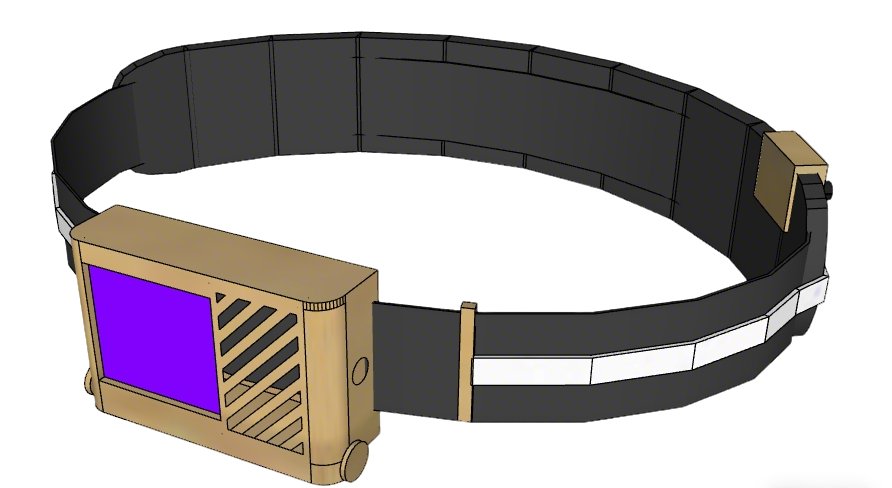

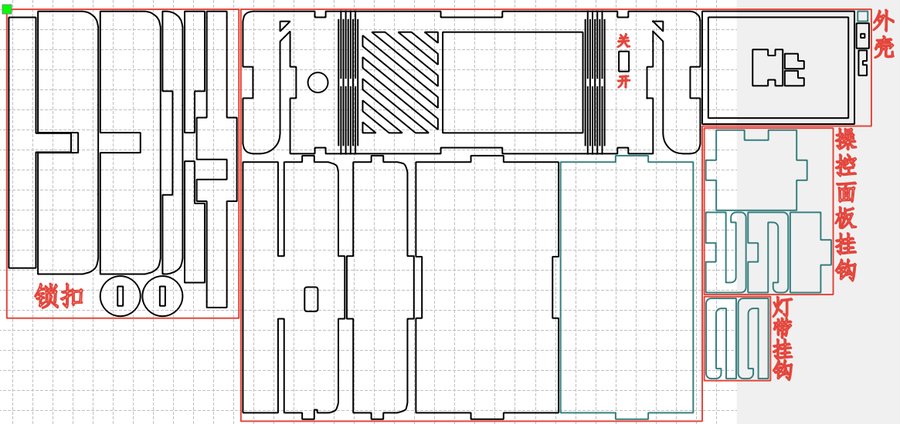

• 外壳：3D打印PLA材质，腰带卡扣设计

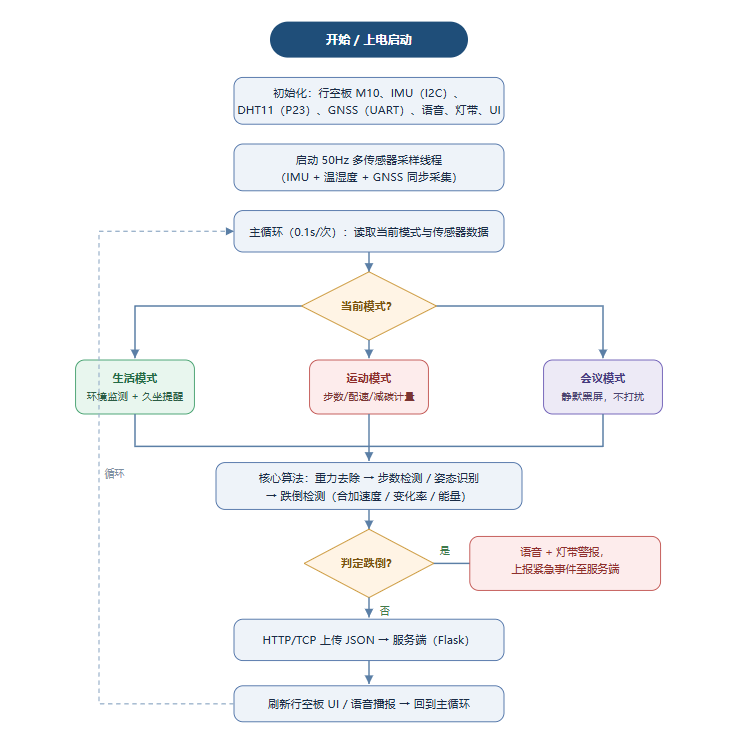

碳排估算算法

算法基于MET（代谢当量）概念。不同活动对应不同MET值：坐着约1.0，走路约3.5，跑步约8.0。通过加速度计判断活动类型，结合心率数据修正强度系数，再乘以体重和时间，估算出能量消耗，最后转换为CO2排放量（按人体代谢产CO2约200g/天基础值加上运动增量）。

屏幕界面

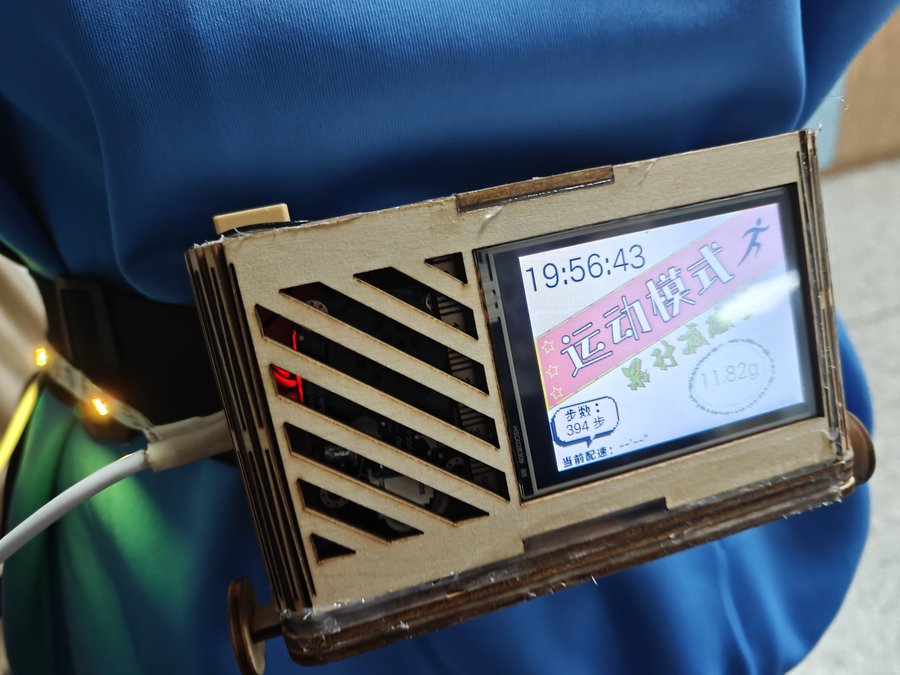

行空板M10的2.8英寸屏幕分三个区域显示：上方是当前活动类型（坐/走/跑）和MET值，中间是实时碳排放速率（gCO2/h），下方是今日累计碳排放量。底部有电量指示和时间。

数据记录

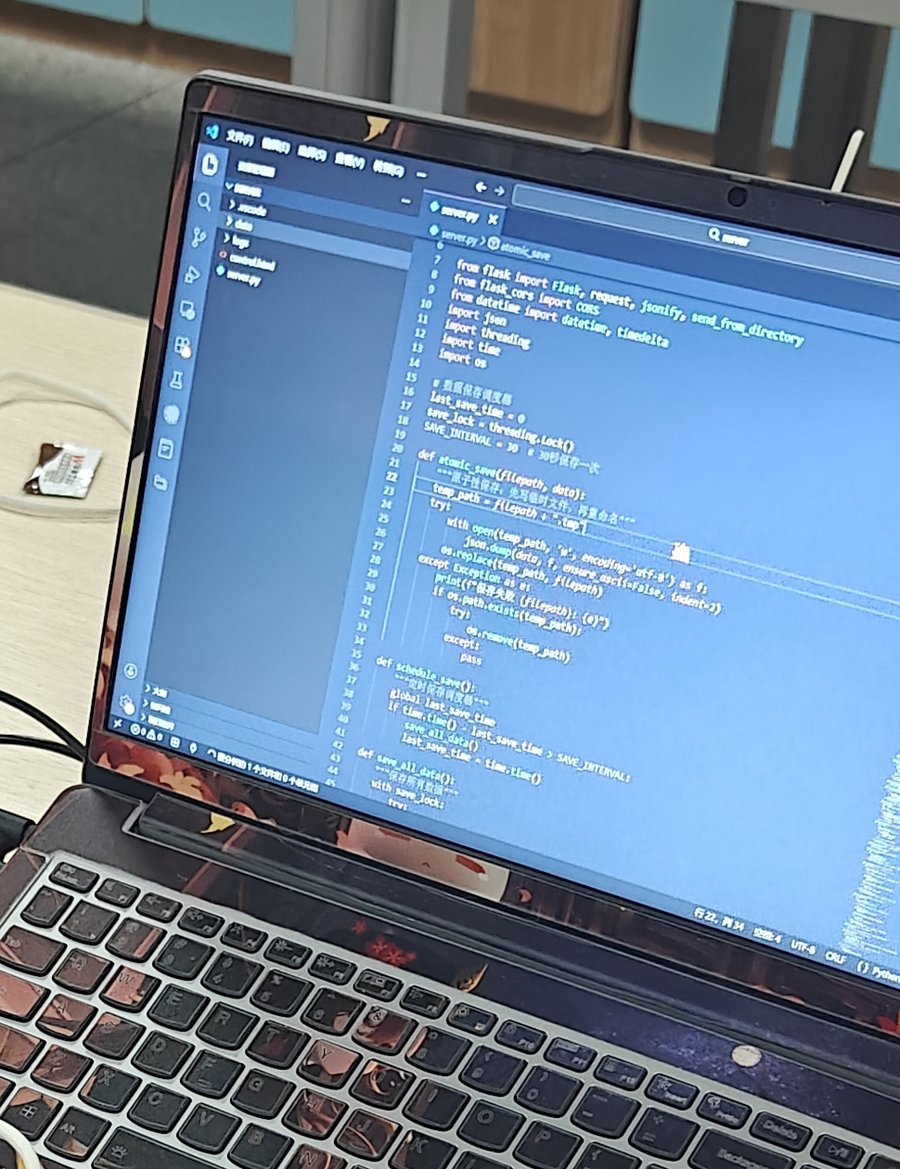

所有数据每分钟记录一次到行空板本地存储，同时通过WiFi上传到SIoT平台。回家后可以查看一天的碳排放曲线，对比不同天的活动量。数据导出为CSV格式，方便进一步分析。

教育意义

这个项目适合中学环保主题的综合实践课程。学生可以自己制作一个，佩戴一周，记录每天的碳排放数据，分析哪些活动碳排最多，思考如何减少碳足迹。把抽象的环保概念变成可量化的日常数据。
