六足机器人怎么做？Arduino+18个舵机，从3D打印到步态调好的完整教程

想做一个既能爬坡越障、又比四足稳得多的小机器人，六足是个很好的方向。六条腿天生优势：随时保持三点支撑，地形复杂也不容易翻，运动方式还多变。这篇文章把一套用 Arduino 控制 18 个舵机的六足机器人完整方案讲清楚，从材料、3D打印到步态调试，照着能搭起来。

先搞清结构：六条腿、每条3关节

六足机器人的每条腿一般做成3个关节：髋节（coxa）负责抬腿方向、股节（femur）和胫节（tibia）负责摆动落地，对应叫法很多，本质都是“3个舵机驱动一条腿的3段连杆”。6条腿就是18个舵机，也就是18个自由度。

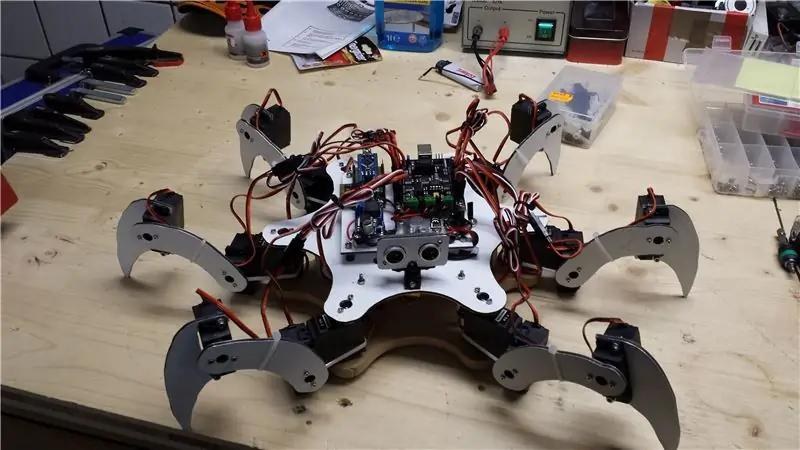

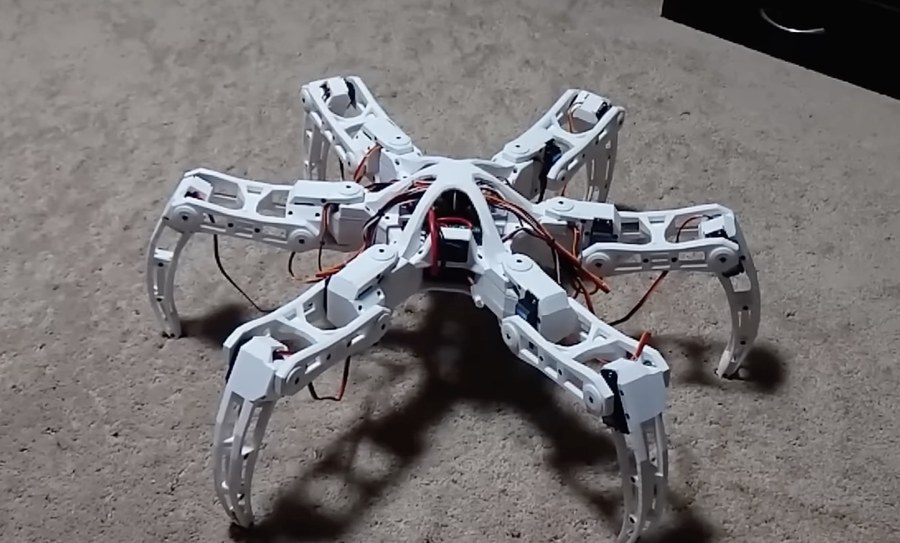

机械件一般用3D打印做，PLA够了，标准设置加少量支撑。一条腿需要打印 leg_mount、coxa、femur、tibia 四件，建议先打印一条腿装起来，确认零件配合没问题，再一口气打剩下的五条，避免打错了重来。

材料清单（照着买）+ 两个省钱建议

核心件就几样：Arduino（Uno 或 Mega 都行）、18个舵机、舵机扩展/驱动板、电池（18650两节串联或3S航模锂电）、降压模块、一堆杜邦线和M3螺丝。舵机是最大的一笔开销，也是决定寿命的关键。

这里有第一个坑：新手常买 SG90 这个微型舵机，便宜、到处有，但它是塑料齿，机器反复走路时腿部抬起落下有冲击，塑料齿很容易磨损甚至扫齿，用久了会抖、无力、卡死。预算允许的话，直接上金属齿的 MG90S 或 MG996R，重量价格略增一点点，耐用性是质变，我后面所有腿都换成了金属齿，再没出过问题。

另一个建议：18个舵机同时跑电流不小，不要把舵机的电和 Arduino 板子的电混在一起。用两路供电——舵机一路走降压模块供给，主控单独一路，避免舵机抽电瞬间把主控拉死机。

舵机怎么接线

每个舵机3根线：红色接电源（5V或电池），棕色/黑色接地，黄色/橙色接 Arduino 数字引脚。Arduino Uno 只有6个硬件PWM脚（3/5/6/9/10/11），但 Servo 库能用软件定时器在几乎所有数字脚上模拟PWM，一路接到底问题不大（Mega 引脚更充裕更从容）。建议每接一个舵机就拍照记下它接在哪个引脚，18个全接完很容易乱。

底座接线时，把5V和GND也引到扩展板的接线端子上备用，后面调试方便。

步态：核心就“两队腿轮着走”

六足能稳定走路，靠的是“三角步态”。把6条腿分成两组：1、3、5为一组，2、4、6为另一组。走路时先抬起第一组腿往前摆（摆动相），落地的同时第二组腿稳稳撑住地面推动身体前进（支撑相），然后换组。关键原则一条：永远不要同时让超过两条腿离地，这样机身始终有三点支撑，不会倒。

简单说每条腿就两个阶段：摆动相（抬起前移）和支撑相（落地推身），以波纹/交替模式运动，六足就稳稳往前走了。想转向，就调整左右两组腿的摆动幅度差。

别忘了校准舵机（最容易忽略的一步）

很多六足装好不动、或走起来歪歪扭扭，九成是舵机没校准。装配时每个舵机要设到0度位置再装舵臂；装好后先别急着拧紧舵臂螺丝，逐条腿对照中性位置（股节水平、胫节和股节成90°）调整，确认角度对了再把螺丝拧死。

有舵机驱动板（比如SSC-32或PCA9685）的，可以用配套的校准工具逐通道查；每次上传代码前，把代码里的引脚分配和各关节偏移量改成你自己的实际值，不然腿动起来位置是错的。

进阶方向

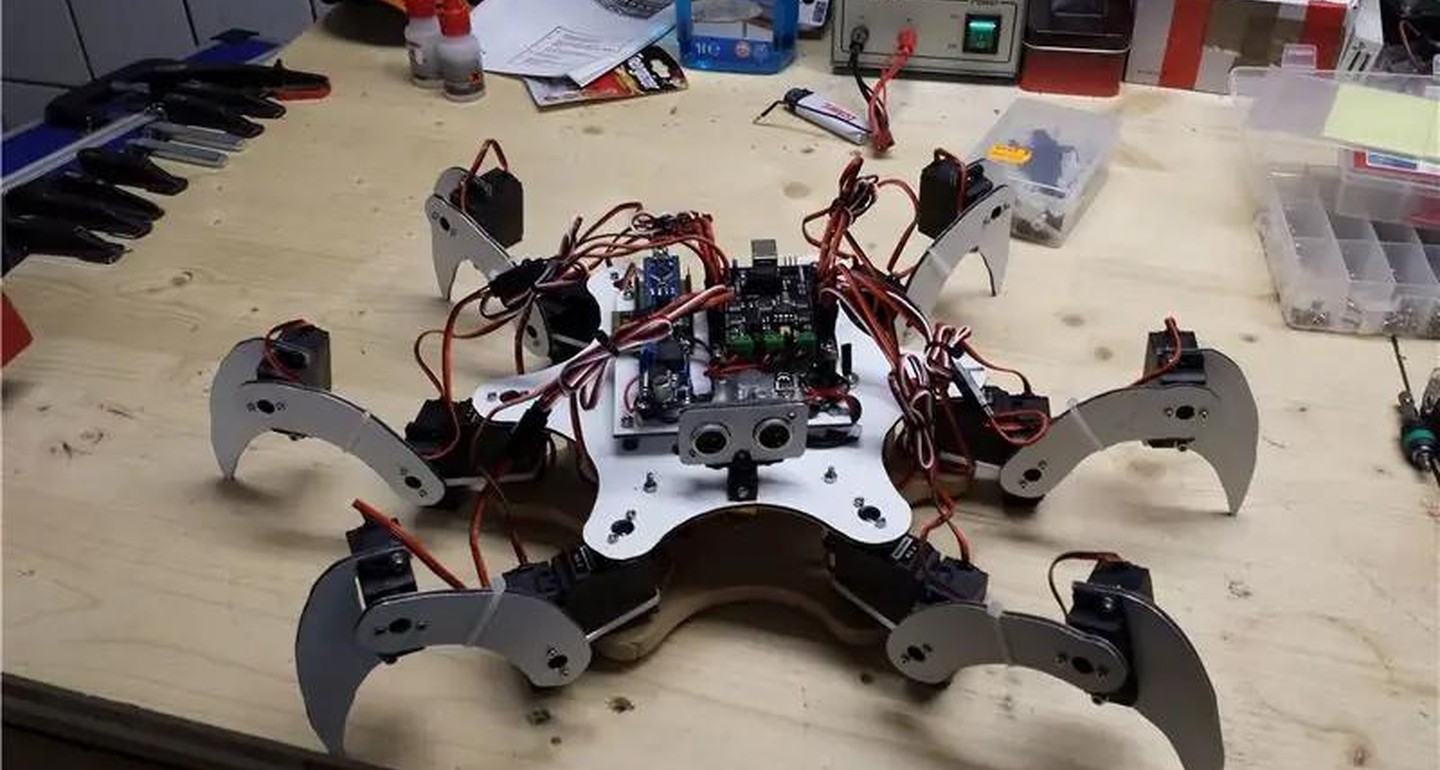

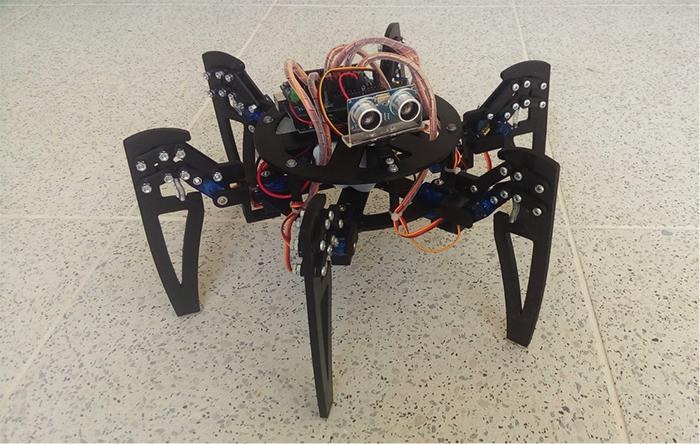

基础会走后，可以加的东西不少：HC-05蓝牙模块做手机遥控、HC-SR04超声传感器做自动避障、装个摄像头做巡线或视觉跟随。再进阶就是给每条腿加逆运动学（IK）算关节角度，或者用PCA9685+树莓派/ESP32顶替 Arduino 得到更强的算力和更多的舵机通道。

对想入门足式机器人、又想让成本可控的人，用 Arduino 和 18 个舵机做六足，是把机械、电子、嵌入式一次都练到的最实在的路径之一。从打一条腿开始，到六条腿走出第一步，中间踩过的坑就是最值的学习素材。
