掌控板物理实验玻意尔定律探究装置

掌控板物理实验玻意尔定律探究装置

一款基于掌控板的物理实验装置，用于实时采集和验证玻意尔定律（等温过程中气体压强与体积的反比关系）。通过压力传感器和位移传感器同步采集数据，掌控板屏幕实时显示P-V曲线，让抽象的气体定律变成看得见的图像。

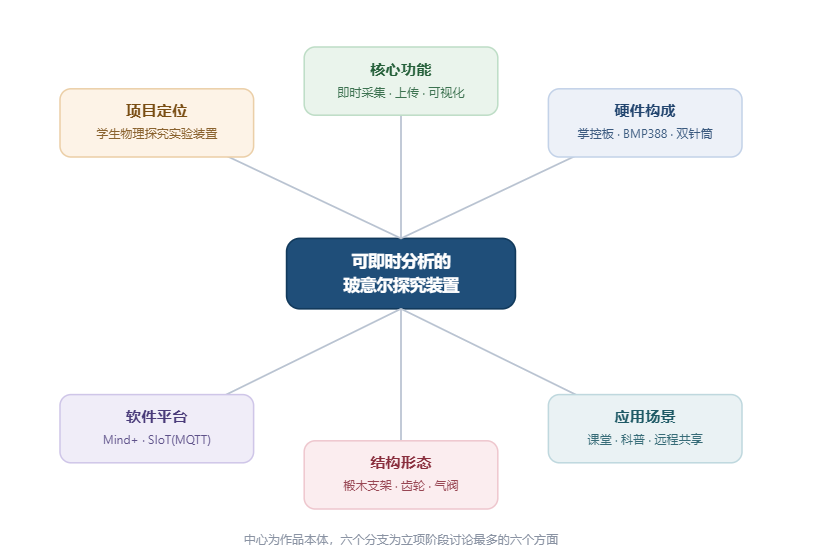

设计背景

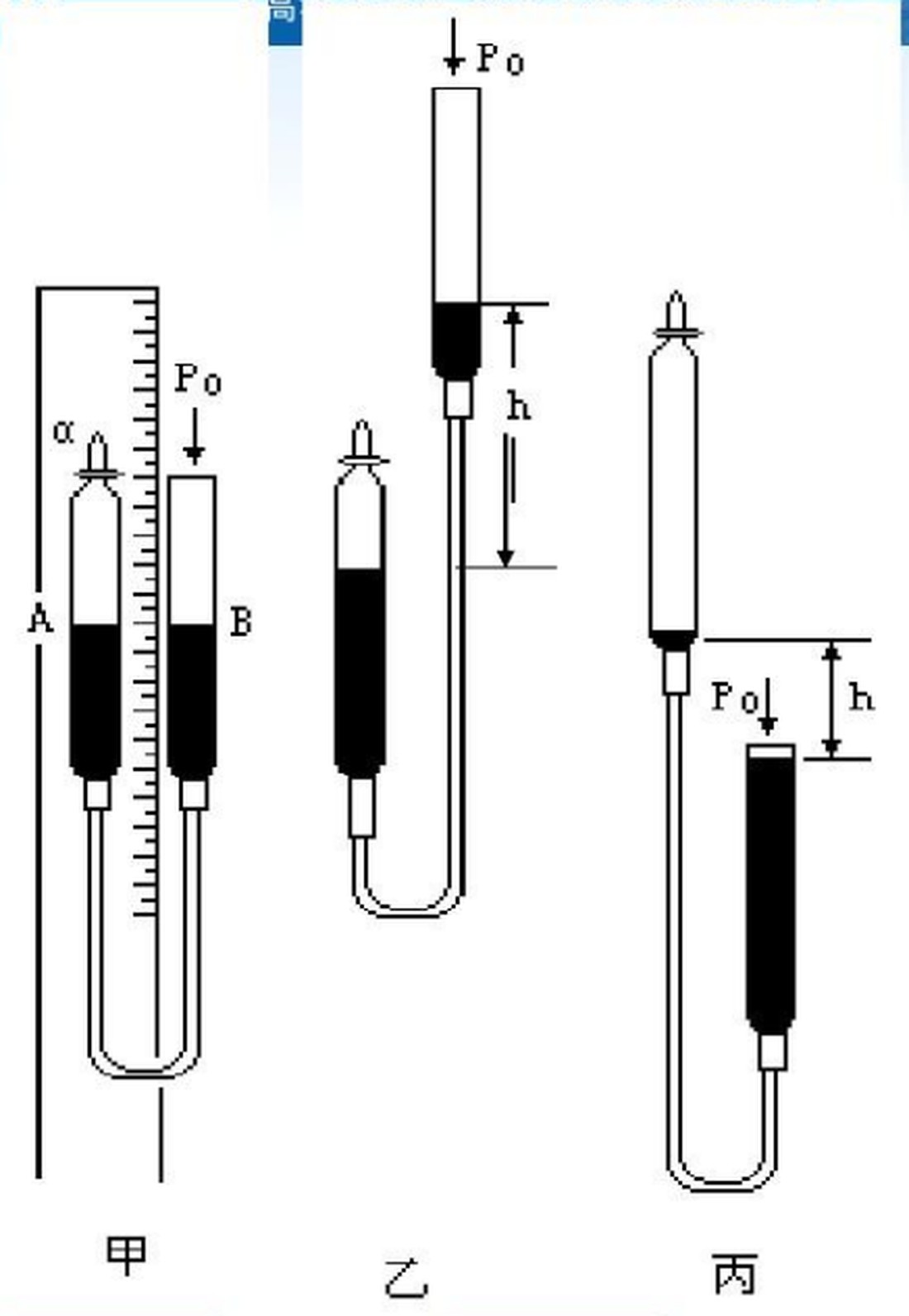

玻意尔定律是高中物理的重要内容，但传统实验只能手动记录几组数据，画出的P-V图往往不够精确。本装置用传感器实时采集数据，一秒钟就能记录几十组，P-V曲线实时显示在屏幕上，学生可以直观看到压强和体积的反比关系。

硬件清单

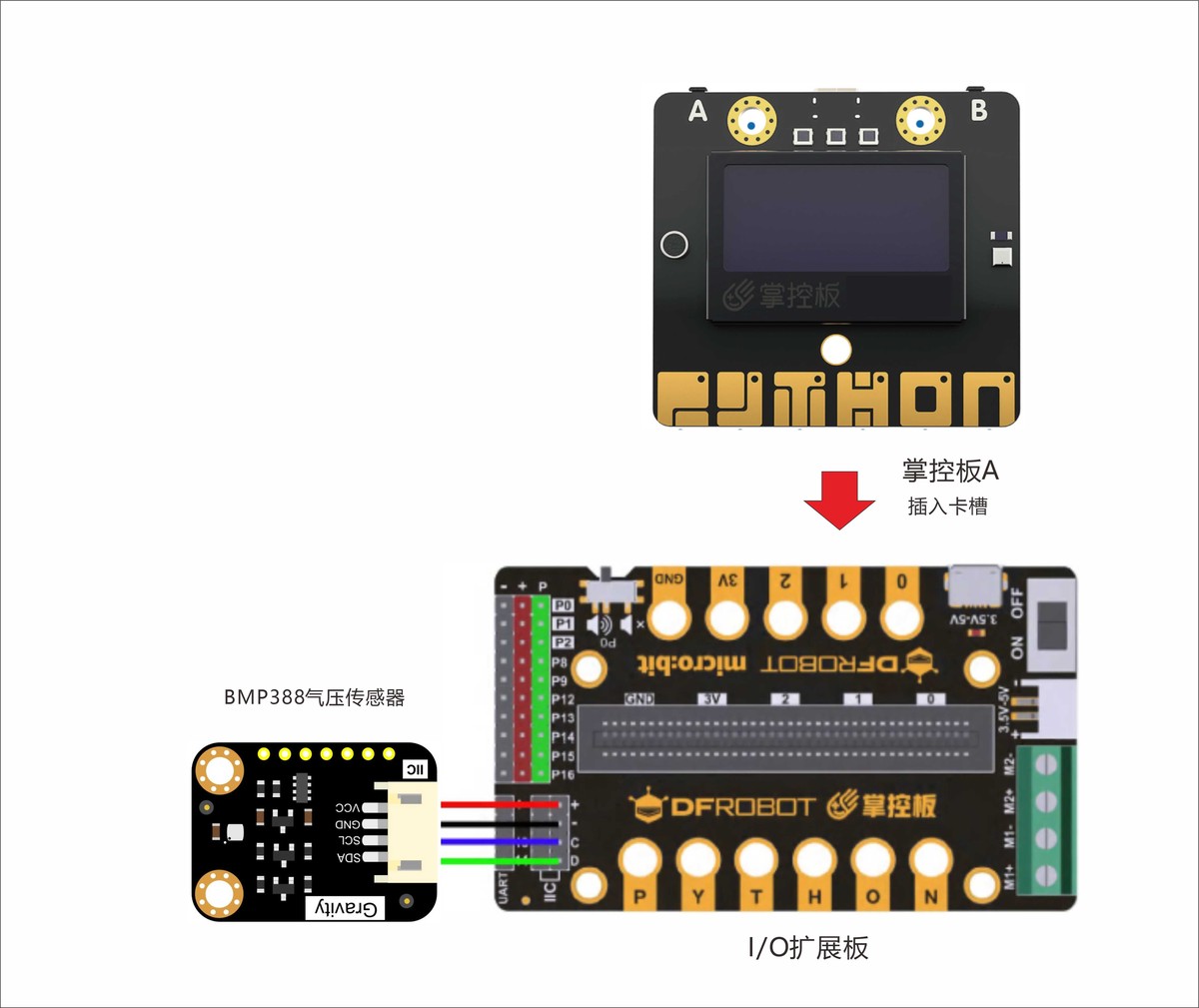

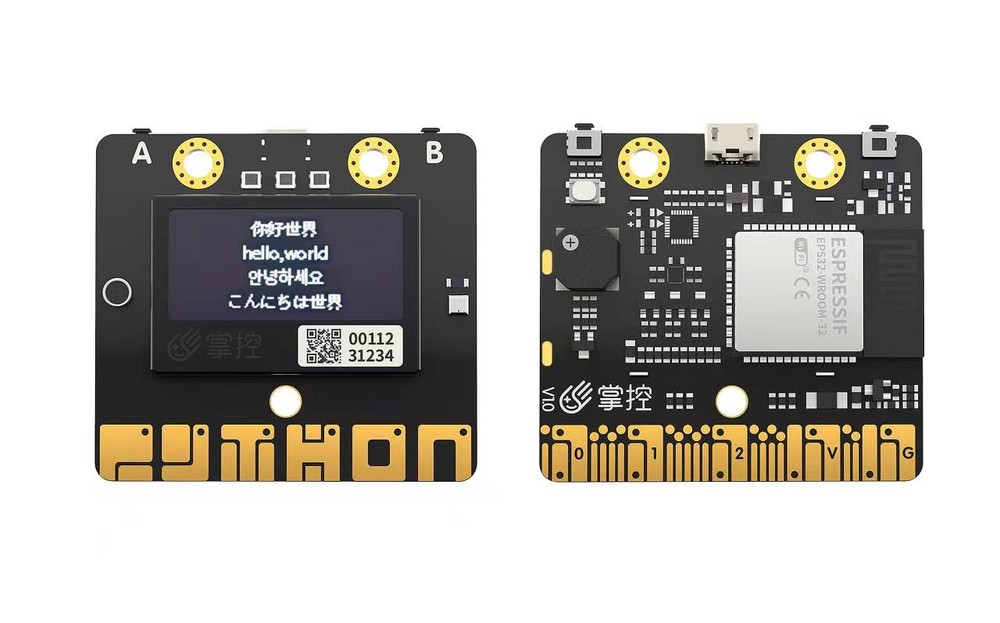

• 主控：掌控板2.0（ESP32，板载OLED屏）

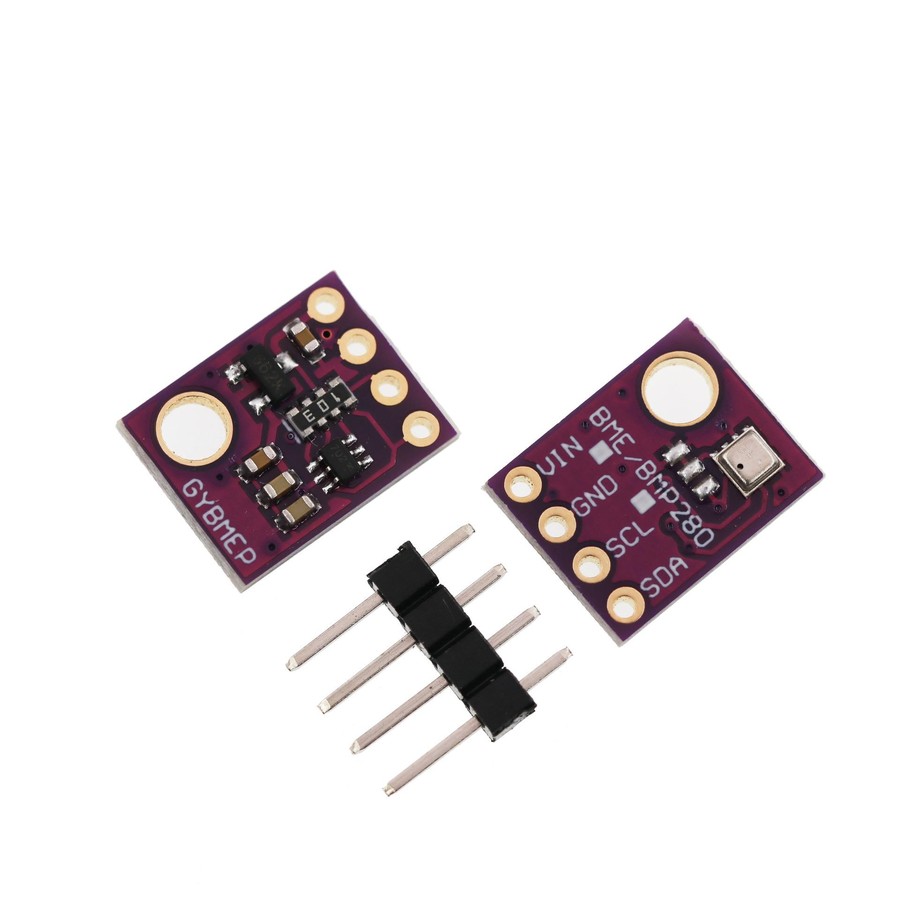

• 压力传感器：BMP388（高精度气压，I2C接口）
• 位移传感器：超声波HC-SR04（测活塞位置换算体积）

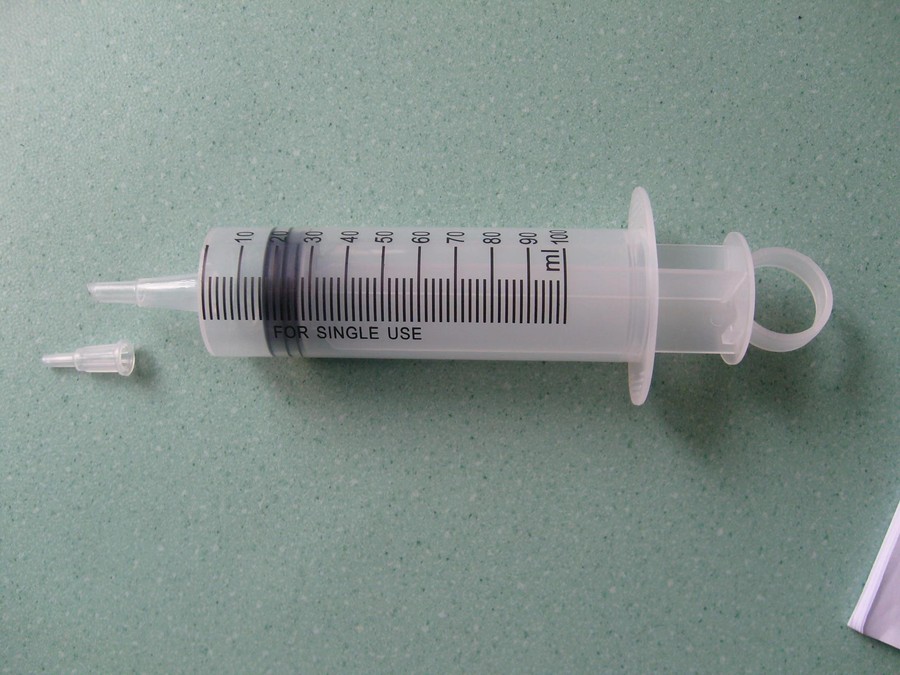

• 注射器：50mL医用注射器（密封改造为气缸）
• 扩展板：micro:bit全IO口扩展板
• 外壳：3D打印支架，固定注射器和传感器

工作原理

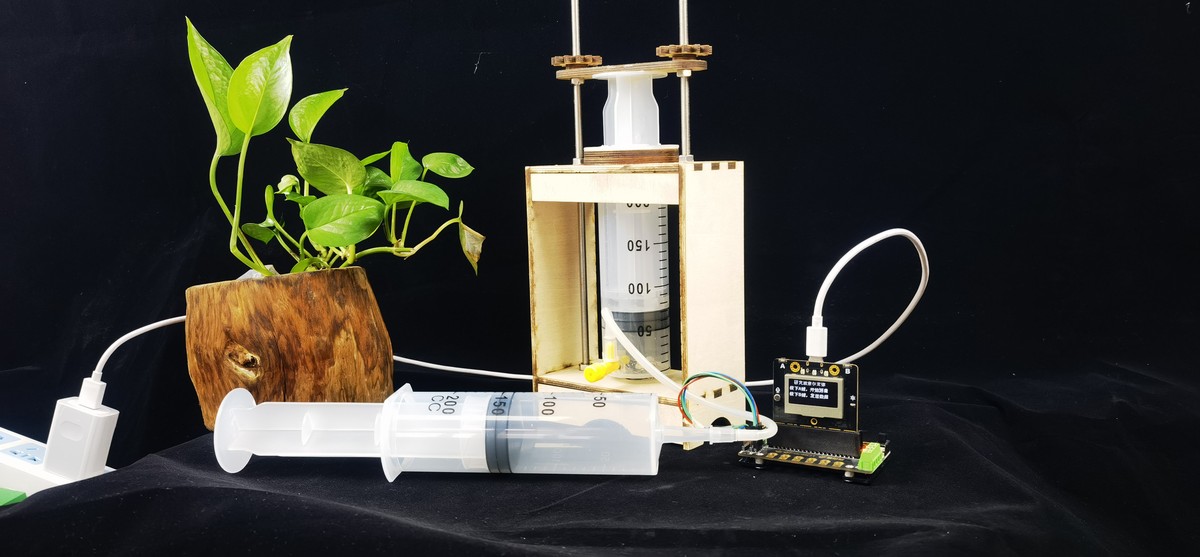

注射器活塞可以拉动改变气缸内气体体积。超声波传感器测量活塞位置，换算成气体体积V。BMP388测量气缸内的气体压强P。掌控板每0.1秒采集一组P和V的值，在屏幕上实时画出P-V散点图。等温条件下，这些点应该落在一条双曲线上。

关键改造

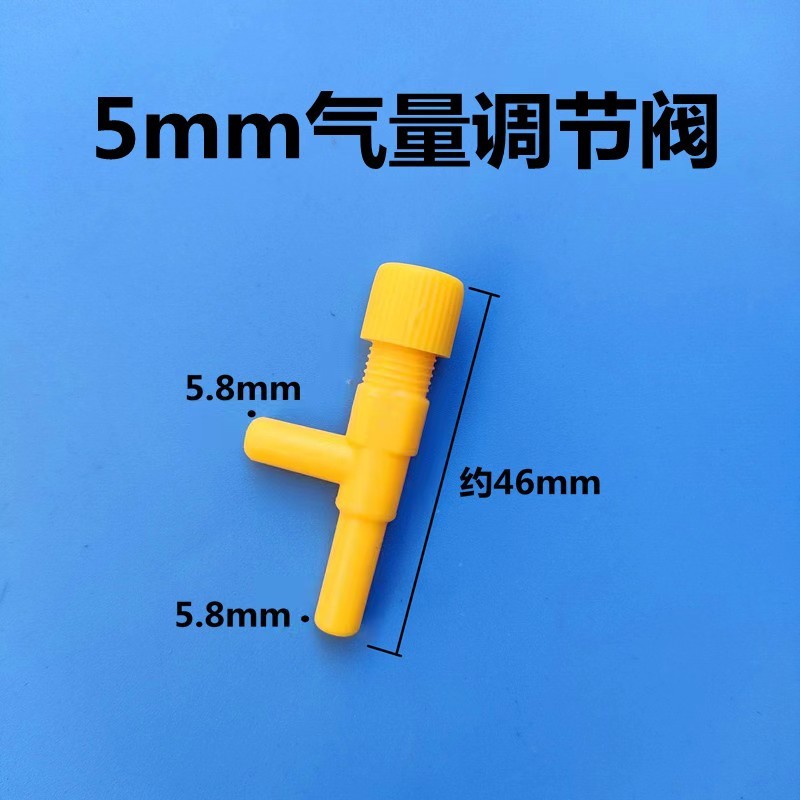

注射器需要密封改造：出口用硅胶管连接到密闭的气室，气室内安装BMP388传感器。活塞拉动时，气室内气体体积变化，压强随之变化。超声波传感器安装在注射器尾部，对准活塞底面测距。

实验步骤

1. 组装装置，连接传感器，开机校准
2. 缓慢拉动活塞，观察屏幕上的P-V曲线
3. 快速拉动活塞，对比等温和非等温过程的区别
4. 数据导出到电脑，用Excel拟合P-V曲线验证反比关系

程序实现

使用Mind+图形化编程。主循环每100ms读取一次BMP388的压强值和超声波的距离值。距离换算成体积后，在OLED屏上画点。屏幕横轴是体积（0~50mL），纵轴是压强（80~120kPa）。支持暂停、继续、清除数据等操作。

实验效果

缓慢拉动活塞时，P-V数据点完美落在一条双曲线上，验证了玻意尔定律。快速拉动时，由于气体温度来不及恢复，数据点偏离双曲线，可以引入绝热过程的讨论。这种即时可视化的效果，传统手动记录完全无法比拟。
