TMC2208步进驱动怎么接线？Arduino配A4988引脚避坑

3D打印机、CNC雕刻机、机械臂的关节，很多都用步进电机。而步进驱动芯片决定它走得顺不顺、吵不吵。TMC2208是这几年很受欢迎的静音步进驱动，声音小、发热低。这篇文章把它的接线和几个坑讲清楚。

先懂原理：驱动芯片和微步细分

步进电机本身转多少度，取决于步进驱动怎么给线圈通电。TMC2208这颗芯片内置静音技术，通过220细分插值让电机转起来又顺又静，适合对噪音敏感的场景。它一般引出的控制脚是STEP、DIR、EN，其中STEP是脉冲脚（每来一个脉冲走一步），DIR是方向脚，EN是使能脚。

它和常见的A4988脚位基本兼容，可以直接当替代品用（注意部分引脚有差异，用A4988的板子通常能插得上）。微步数靠模块上的MS1、MS2脚电平组合来设置。

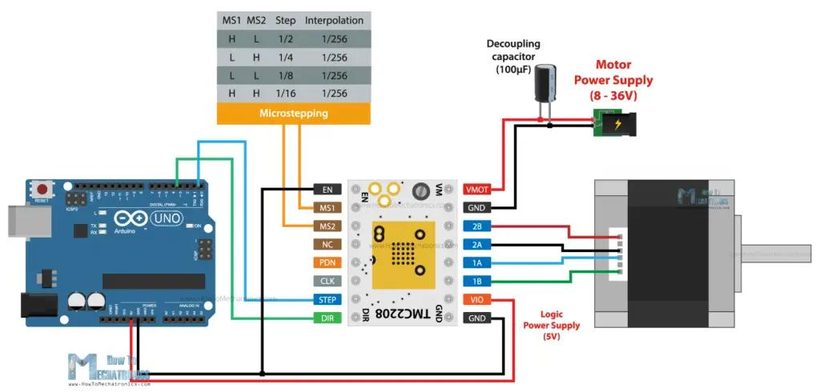

接线：电源和信号两条路

电机驱动部分：VMOT接电机的电源（常见12V左右，具体看芯片规格），GND接地。电机线圈两根（或四根组两相）接驱输出的1A/1B、2A/2B，顺序不对电机转不动或抖动。

逻辑部分：VIO接主控的5V，STEP接主控一个数字脚，DIR接方向脚，EN接使能脚（视模块低有效）。逻辑地和电机地要共地。板上的微步跳线按需设置细分。

三个高频坑提前躲开

坑一：电机线圈别接反。1A/1B和2A/2B两组接反，电机要么不动要么乱抖，对调一组就好。

坑二：共地不能漏。逻辑和驱动不共地，脉冲信号参考不一致，步进数和方向都会乱。

坑三：电流设置和散热。TMC2208要按电机额定电流调好limit电流，并加适当散热，否则过热保护会丢步或停转。

搞定后，给DIY 3D打印机、雕刻机或机械臂换上静音驱动，动作精准又安静，体验提升一大截。
