VL53L0X激光测距实战：接线、装库到双传感器改地址

做避障小车或者机器狗的时候，超声波模块 HC-SR04 几乎是默认选择，便宜、好买、教程多。但只要做过稍微较真一点的项目，就会被它的几个毛病劝退：锥形探测范围太宽，侧前方的障碍物经常误判；对软质材料（窗帘、毛衣）反射差，读数乱跳；模块体积也不小，塞不进紧凑的结构里。这两年玩家的替代方案基本收敛到一个答案：VL53L0X 激光测距模块。十几块钱一块，尺寸比指甲盖大不了多少，I2C 两根线就能挂上去。这篇把接线、装库、跑通到进阶的双传感器改地址一次说清楚。

VL53L0X 激光测距模块与 Arduino 的接线示意图

这块小板子是什么水平

VL53L0X 是意法半导体的 ToF（飞行时间）测距芯片，内部集成 940nm 的 VCSEL 激光发射器和 SPAD 单光子接收阵列。激光对人眼不可见，属于 Class 1 安全等级。几个关键参数先列出来（以官方手册和 DFRobot 产品页的数据为准）：

量程：30mm 到 2000mm（2 米），近距离 30mm 以内也能出数
测距精度：±3%，比超声波的厘米级抖动好一个档次
单次测距时间：不超过 30ms，换算下来每秒能出 30 多次读数
测距视场角：约 25°，指向性比超声波窄得多，指哪测哪
接口：I2C，默认地址 0x29，工作电压 3.3V 到 5V，正常工作功耗约 20mW

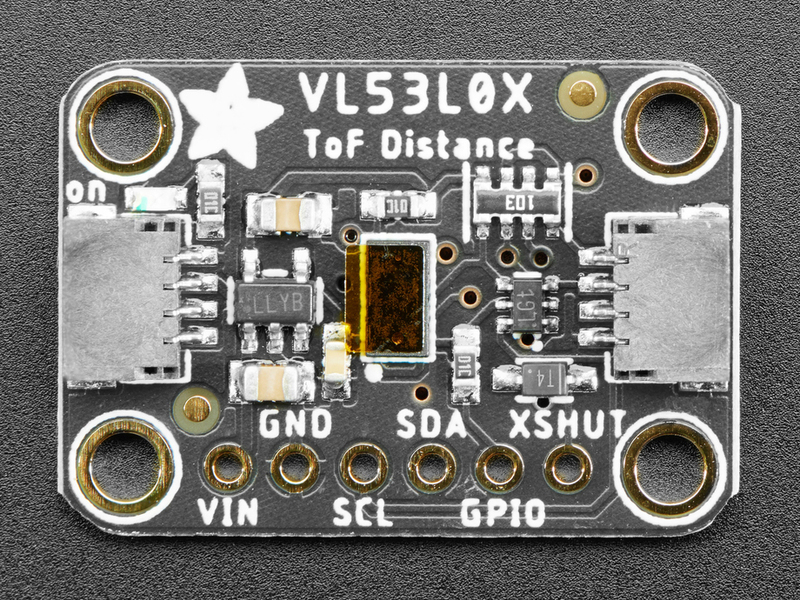

市面上常见的模块形态有几种：Adafruit 的蓝色小板（14.95 美元）、DFRobot 的 Gravity 接口版、还有几块钱的紫色裸 PCB 兼容板。引脚都是六个：Vin、GND、SCL、SDA、GPIO1（中断输出）、XSHUT（关断控制）。入门只用前四个就行，XSHUT 到后面双传感器玩法才会用到。模块引脚布局看下面这张引脚图。

VL53L0X 模块引脚定义图

接线：四根线搞定

以最常见的 Arduino UNO 为例，接线只有四根：

模块 Vin → Arduino 5V（板载稳压，3 到 5V 都能吃）
模块 GND → Arduino GND
模块 SCL → Arduino A5（UNO 的 I2C 时钟脚）
模块 SDA → Arduino A4（UNO 的 I2C 数据脚）

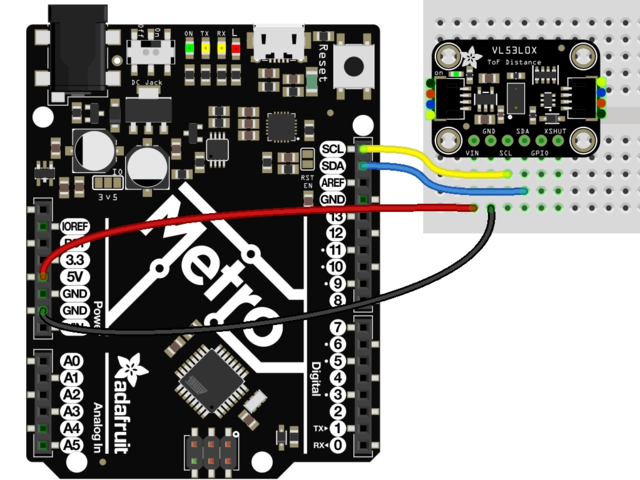

如果用的是 Mega2560，SCL 和 SDA 在数字口 21 和 20；Leonardo 和 Micro 是数字口 3 和 2。ESP32 的话默认 I2C 是 GPIO22（SCL）和 GPIO21（SDA），供电注意用 3.3V 逻辑。接线示意如下，传感器、面包板、四根杜邦线就是全部。

VL53L0X 与 Arduino 面包板接线实物图

有一个几乎所有教程都会强调、但新手还是会忘的细节：模块激光窗口上贴着一层保护膜，用之前务必撕掉。不撕的话激光穿过塑料膜会产生散射，读数会飘，而且飘得毫无规律，排查半天往往就是这张膜的事。

装库跑通第一个读数

Arduino IDE 里打开库管理器（工具 → 管理库，或者左侧边栏的书本图标），搜索 Adafruit_VL53L0X，点安装。装完后打开文件 → 示例 → Adafruit_VL53L0X → vl53l0x，这就是一个现成的串口测距 demo，不用改任何东西，直接上传。打开串口监视器，波特率调到 115200，把手在传感器前来回移动，就能看到毫米单位的距离读数刷出来。没有对准目标或者超出量程时，程序会输出 out of range，这是正常现象，不是坏了。

Adafruit 官方教程里还提到一个小技巧：初始化时如果直接调 lox.begin() 用的是默认地址 0x29，而 lox.begin(0x30) 这样的写法可以在初始化时就给传感器换地址，这在后面挂多个传感器时很关键。

完整项目：距离显示到 OLED 上

串口看数终归不方便，做一个脱离电脑的独立测距仪才有意思。SunFounder 的项目文档里给了一个 VL53L0X 加 SSD1306 OLED 屏的完整方案：OLED 也是 I2C 接口（地址 0x3C），和 VL53L0X 挂在同一组 A4、A5 上互不冲突——这正是 I2C 总线的好处，地址不同就能并联。OLED 的 VCC 接 5V、GND 共地即可。完整代码如下，依赖 Adafruit_VL53L0X、Adafruit_SSD1306 和 Adafruit_GFX 三个库，都要在库管理器里装好：

#include
#include "Adafruit_VL53L0X.h"
#include
#include
#include

Adafruit_SSD1306 display = Adafruit_SSD1306(128, 64, &Wire, -1);
Adafruit_VL53L0X lox = Adafruit_VL53L0X();

void setup() {
  Serial.begin(9600);
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.display();
  delay(1000);
  Wire.begin();
  if (!lox.begin()) {
    Serial.println(F("Failed to boot VL53L0X"));
    while (1)
      ;
  }
  display.setTextSize(3);
  display.setTextColor(WHITE);
}

void loop() {
  VL53L0X_RangingMeasurementData_t measure;
  lox.rangingTest(&measure, false);
  if (measure.RangeStatus != 4) {
    display.clearDisplay();
    display.setCursor(12, 22);
    display.print(measure.RangeMilliMeter);
    display.print("mm");
    display.display();
    Serial.println();
    delay(50);
  } else {
    display.display();
    display.clearDisplay();
    return;
  }
}

烧录之后 OLED 屏幕上会实时显示毫米距离，手在传感器前晃动数值就跟着跳。这套组合的实测体验是：30cm 以内的近距离响应非常快，1 米开外对准白墙读数稳定，但对黑色绒布这类吸光材质会明显吃力，远距离误差变大，这是 ToF 原理决定的，不是模块质量问题。

进阶：两个 VL53L0X 同时挂

做小车左右双侧避障、或者机械臂两端限位时，一个传感器不够用。问题来了：每块 VL53L0X 出厂默认地址都是 0x29，直接并到 I2C 总线上必然冲突。解决思路是用 XSHUT 引脚做"逐个唤醒改地址"：把所有传感器的 XSHUT 拉到不同的数字口，上电时先全部拉低让传感器都处于关断状态，然后逐个拉高、逐个用 setAddress 改成新地址。注意这个地址是掉电丢失的，每次开机都要重新走一遍这个流程。

下面这份代码用的是 Pololu 的 VL53L0X 库（库管理器搜 VL53L0X，作者 Pololu），两块传感器分别接 XSHUT 到数字口 10 和 8，地址改成 42 和 43，并且顺手开了长距模式（降低信号率上限、加大激光脉冲周期），还把测量时间预算设为 40000 微秒换更高精度：

#include  //Download this library from https://github.com/pololu/vl53l0x-arduino
#include

VL53L0X sensor_A; //Create the sensor object
VL53L0X sensor_B; //Create the sensor object

int startTime = millis(); //used for our timing loop
int mInterval = 100; //refresh rate of 10hz

#define XSHUT_A 10
#define XSHUT_B 8

void setup() {

Serial.begin(57600);

Wire.begin(); //Setup your I2C interface
Wire.setClock(400000); // use 400 kHz I2C

//Set the pin mode to output
pinMode(XSHUT_A ,OUTPUT);
pinMode(XSHUT_B ,OUTPUT);

//Turn all TOF's off
digitalWrite(XSHUT_A, LOW);
digitalWrite(XSHUT_B, LOW);

//-----------------------------------------------------------------
//FIRST WE WILL CONFIGURE AND SETUP SENSOR_A
//-----------------------------------------------------------------
delay(50);
digitalWrite(XSHUT_A, HIGH); //Turn sensor_A on
delay(50);

sensor_A.setTimeout(500); //Set the sensors timeout

if (!sensor_A.init())//try to initilise the sensor
{
//Sensor does not respond within the timeout time
Serial.println("Sensor_A is not responding, check your wiring");
}
else
{
sensor_A.setAddress(42); //Set the sensors I2C address
//SET THE SENSOR TO LONG RANGE MODE
// lower the return signal rate limit (default is 0.25 MCPS)
sensor_A.setSignalRateLimit(0.1);
// increase laser pulse periods (defaults are 14 and 10 PCLKs)
sensor_A.setVcselPulsePeriod(VL53L0X::VcselPeriodPreRange, 18);
sensor_A.setVcselPulsePeriod(VL53L0X::VcselPeriodFinalRange, 14);
sensor_A.setMeasurementTimingBudget(40000); //Set its timing budget in microseconds longer timing budgets will give more accurate measurements
sensor_A.startContinuous(45); //Sets the interval where a measurement can be requested in milliseconds
}

//-----------------------------------------------------------------
//NOW CONFIGURE AND SETUP SENSOR_B
//-----------------------------------------------------------------
delay(50);
digitalWrite(XSHUT_B, HIGH); //Turn sensor_A on
delay(50);

sensor_B.setTimeout(500); //Set the sensors timeout

if (!sensor_B.init())//try to initilise the sensor
{
//Sensor does not respond within the timeout time
Serial.println("Sensor_A is not responding, check your wiring");
}
else
{
sensor_B.setAddress(43); //Set the sensors I2C address
//SET THE SENSOR TO LONG RANGE MODE
// lower the return signal rate limit (default is 0.25 MCPS)
sensor_B.setSignalRateLimit(0.1);
// increase laser pulse periods (defaults are 14 and 10 PCLKs)
sensor_B.setVcselPulsePeriod(VL53L0X::VcselPeriodPreRange, 18);
sensor_B.setVcselPulsePeriod(VL53L0X::VcselPeriodFinalRange, 14);
sensor_B.setMeasurementTimingBudget(40000); //Set its timing budget in microseconds longer timing budgets will give more accurate measurements
sensor_B.startContinuous(45); //Sets the interval where a measurement can be requested in milliseconds
}
}

void loop() {
//We have to be careful here.If we request a measurement before the measurement has been taken your
//code will be blovked until the measurement is complete.In order to stop this from happening we
//must ensure that time between measurement requests is greater than the timing budget and the argument
//given in the startContinuous() function.In our case our measurement time must be greater than 50mS.

if((millis()- startTime) > mInterval)
{
Serial.print("Sensor_A Reading: ");
Serial.println(sensor_A.readRangeContinuousMillimeters()); //Get a reading in millimeters
Serial.print("Sensor_B Reading: ");
Serial.println(sensor_B.readRangeContinuousMillimeters()); //Get a reading in millimeters
startTime = millis();
}
}

代码原作者在注释里特意提醒了一个坑：连续模式的读取间隔必须大于测量时间预算加上 startContinuous 里设的周期，否则程序会阻塞在等待测量完成上。这份代码里时间预算 40ms、连续模式周期 45ms、主循环间隔 100ms，是配平过的，自己改参数时留意这个关系。

常见坑排一遍

串口全是 out of range：先检查保护膜撕没撕；再检查供电是不是共地了；最后拿 I2C 扫描程序扫一下，正常应该能看到 0x29 这个地址
读数飘忽：多半是目标材质问题，黑色、镜面、透明玻璃的反射特性都差，换白墙测试排除法
两个传感器只有一个出数：XSHUT 时序没配对，回到上文的唤醒流程逐步查；两块板子地址绝不能设成一样
户外阳光下测不远：940nm 激光会被阳光里的红外成分淹没，这类传感器室内用是主场，室外强光场景别指望 2 米量程

最后给个直接的判断：VL53L0X 十几块钱的价格、2 米量程、±3% 精度、I2C 即插即用，在室内近距离测距这个场景下几乎没有对手。做避障、做跟随、做手势识别，它都比超声波更合适；真正需要它退场的是室外强光或者 5 米以上的场景，那已经是另一个价位的传感器该干的活了。
