MQ-135空气质量传感器怎么接线？Arduino测烟雾和读数避坑

想给房间加个空气质量提醒，或者监测厨房油烟，MQ-135是很多DIY项目会选的半导体气体传感器。它能在一定程度上察觉空气中的有害气体、烟雾和空气质量变化。这篇文章把接线、读数和几个关键坑讲清楚。

先懂原理：半导体气敏元件加一个电位器

MQ-135的核心是一片二氧化锡气敏元件，工作时内部加热线圈一直通电，让元件维持敏感温度。空气中有可燃或污染性气体时，元件表面电阻会变化，模块据此输出信号。它通常有两个输出：AO是模拟量，能反映气体变化的连续电压；DO是数字量，由板上比较器和一个电位器设定阈值后输出高/低。

所以想“读浓度高低”，用AO进模拟脚；只想“超了就报警”，用DO进数字脚。这个差别先搞清，代码才不会接错。

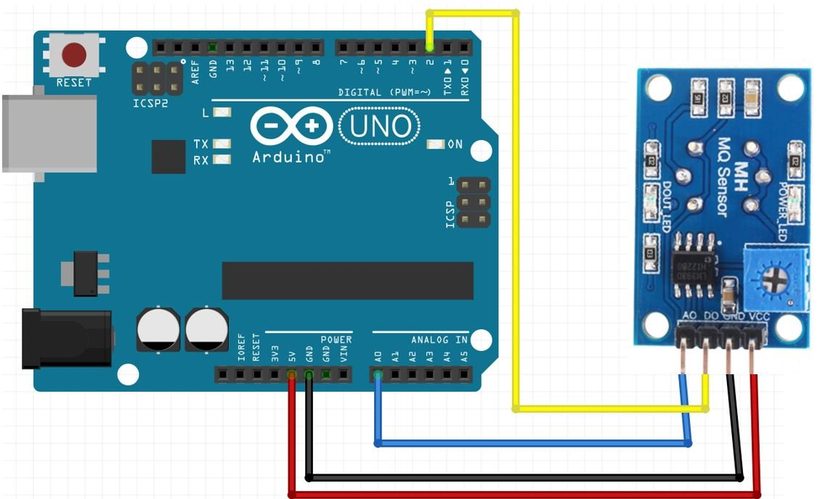

接线：AO和DO两种接法

模块正常是VCC接5V、GND接GND。读浓度就把AO接Arduino的模拟脚（比如A0），代码里读analogRead。想触发报警就把DO接一个数字脚，再用板上蓝色电位器调阈值——顺时针一般更灵敏更容易触发，边通电边拿挥发性气体靠近测试，直观好用。

很多项目会用两路一起：AO先看有没有趋势变化，DO做硬报警，这样既有数值又有开关量。

三个高频坑提前避开

坑一：必须预热。MQ系列刚上电那几分钟读数乱飘、输出反复跳是正常的，得让它加热稳定，一般建议通电几分钟后再判断；如果模块放很久没用，首次上电可能要烧机一段时间恢复灵敏度。

坑二：AO和DO别混用。读浓度去读DO你会一直在“超/不超”两态里，看不到趋势；而DO报警阈值不调好会狂误报或漏报。

坑三：它不是专业“浓度检测仪”。MQ-135对多种气体都有响应，只能做相对变化的定性判断，别指望用它报出精确的PPM数值，标定了也只能是本机相对的参考。

搞定后做个空气盒子，或者给厨房加个换气提醒，都是很容易上手的小项目。
