DS3231时钟模块怎么接线？Arduino做了颗不掉电精密时钟避坑

给数据记录仪、定时器、闹钟系统加时间戳，最省心的就是RTC实时时钟模块。DS3231算得上其中的尖子生，自带温补晶振和电池座，掉电了还能继续走时，长期稳定性和精度都不是普通时钟芯片能比的。这篇把接线和用库设置时间的路走一遍。

为什么选DS3231而不是别的时钟芯片

DS3231内置了TCXO温补晶振，温度变了频率也不会飘，年误差只有几十秒，远不是DS1302这类老芯片能比的。它还有一个电池接口，主电源断掉后会自动切到电池，靠CR2032纽扣电池继续走时间，重新上电时间还是准的。

它走的就是标准I2C总线，功耗低、接线少，能直接和Arduino、树莓派甚至STM32对接，做个能长时间运行的时间基准很合适。

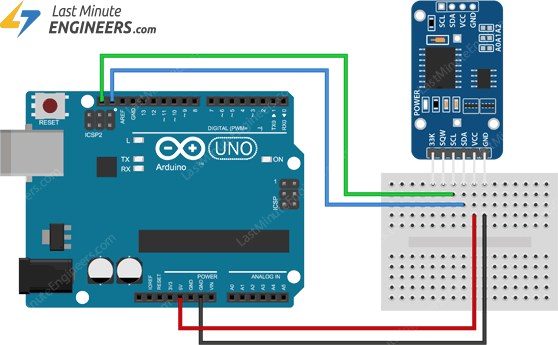

DS3231怎么接线

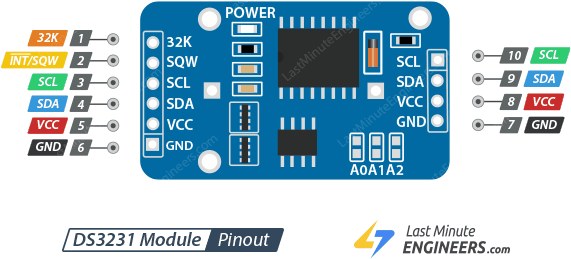

四个脚就够：VCC接5V或3.3V都行（工作电压3.3到5.5V）、GND接地、SDA接Arduino的A4、SCL接A5。板上两个输出脚，32K输出恒定32.768kHz方波可做参考时钟，SQW/INT可配置成1Hz方波或闹钟中断，普通计时用不上就先空着。

用库设时间和读取

库用RTClib最省事，构造对象时注意把地址设置成0x68，这是DS3231固定的I2C地址。上电先调adjust()把当前时间写进芯片，之后loop里调now()就能拿到完整年月日时分秒，还能配合测气温（芯片内置温度传感器，精度±3℃）。

踩坑两点

一是纽扣电池方向别插反，反了时间存不住；二是如果同一总线上还挂了别的I2C器件，确认它们的地址不和0x68打架。接线四根、电池放好、地址填对，一颗能长期走时的精密时钟就到手了。
